Points forts de COMSOL Multiphysics^® 6.4

Pour les utilisateurs du module AC/DC, la version 6.4 de COMSOL Multiphysics^® introduit des conditions aux limites inductives transitoires, une prise en charge de la symétrie de terminaux et des améliorations générales d'utilisation. Apprenez-en plus sur ces nouveautés ci-dessous.

Conditions aux limites inductives transitoires

La Condition d'impédance de frontière et la Condition de transition à la frontière dans l'interface Champs magnétiques prennent désormais en charge la modélisation temporelle. Cette nouveauté permet de modéliser des couches conductrices minces, des plaques (blindage) ou des revêtements dans le domaine temporel sans avoir à résoudre l'effet de peau dans le matériau à l'aide un maillage volumique. Ces conditions mises à jour sont également utiles pour modéliser des métaux massifs avec une pénétration minimale du champ, car l'intérieur du matériau (généralement un métal) n'a pas besoin d'être inclus dans le modèle. Au lieu de cela, le domaine modélisé est tronqué à la frontière du matériau, et l'effet de peau peut être modélisé avec l'une de ces conditions aux limites. Cette fonctionnalité est illustrée dans le tutoriel Thin Conductive Layer Using the Transition Boundary Condition.

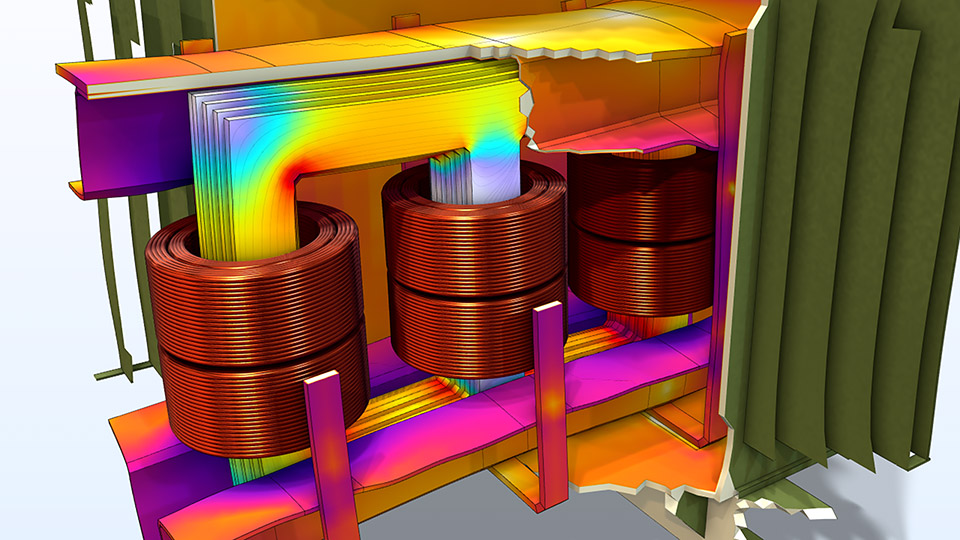

La Condition d'impédance de frontière est utilisée avec une étude temporelle pour modéliser les courants d'appel et les vibrations mécaniques dans un modèle de transformateur 3D comprenant un noyau, un châssis et un boîtier magnétostrictifs non linéaires.

Symétrie de terminaux

La fonctionnalité Terminal prend désormais en charge un facteur de multiplication de l'aire (disponible dans la section Paramètres avancés après avoir activé les Options avancées des physiques). Cela permet de tenir compte de la symétrie en redimensionnant la surface du terminal afin que les circuits ou les chargements connectés perçoivent l'intégralité du dispositif, même si seule une partie est modélisée. Par exemple, un facteur 2 doit être utilisé si le modèle représente la moitié du dispositif. Cette nouveauté est disponible pour les interfaces Electrostatique, Courants électriques et Champs magnétiques et électriques.

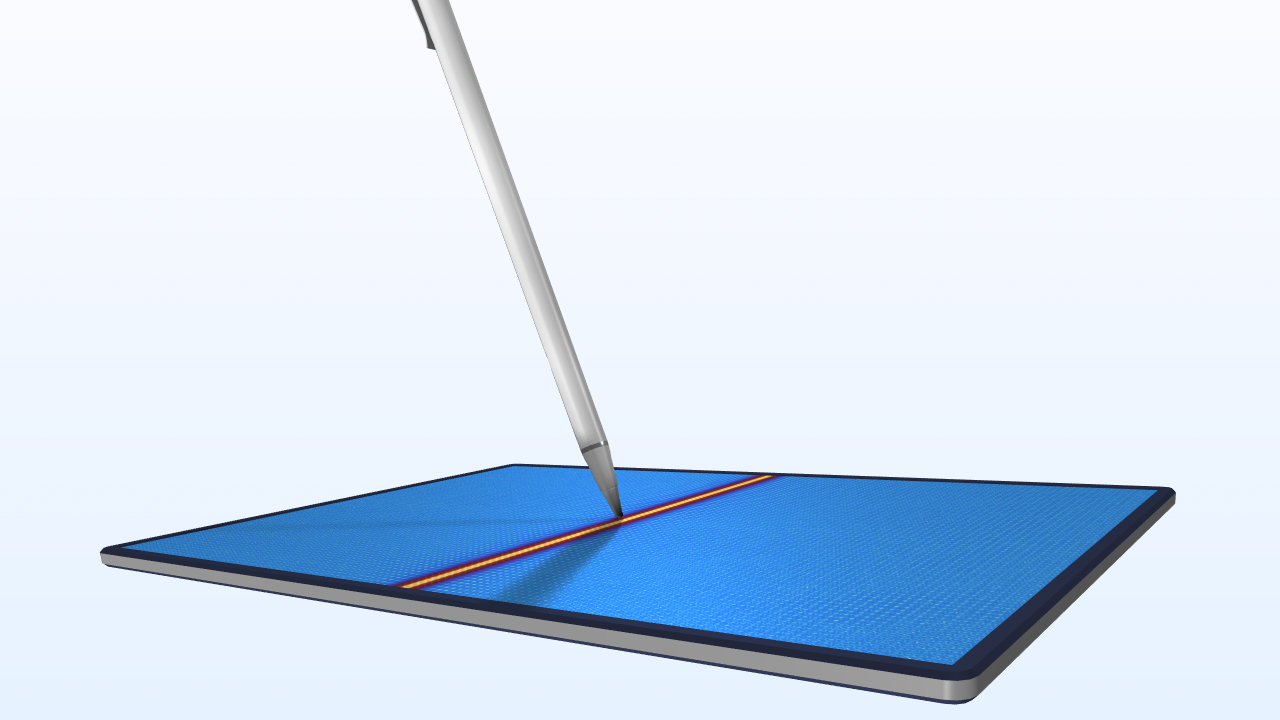

Balayage de terminaux sur le réseau d'électrodes d'un écran tactile. Les couleurs représentent la distribution du champ électrique lorsqu'une seule électrode est activée. La matrice de capacitances extraite reflète la position du stylet sur l'écran.

Menus contextuels restructurés

Les menus contextuels et les barres d'outils (ou rubans) de toutes les interfaces AC/DC ont été repensés pour plus de clarté et d'efficacité. Les fonctionnalités sont désormais regroupées par type et fréquence d'utilisation — les fonctionnalités plus couramment utilisées telle que Conservation du courant dans les solides apparaissent en haut tandis que les fonctionnalités moins fréquemment utilisées sont placées dans des sous-catégories. Les fonctionnalités similaires entre les interfaces sont organisées de manière cohérente, certaines ayant été renommées pour plus de clarté, ce qui simplifie le workflow pour les modèles, qu'ils soient simples ou avancés.

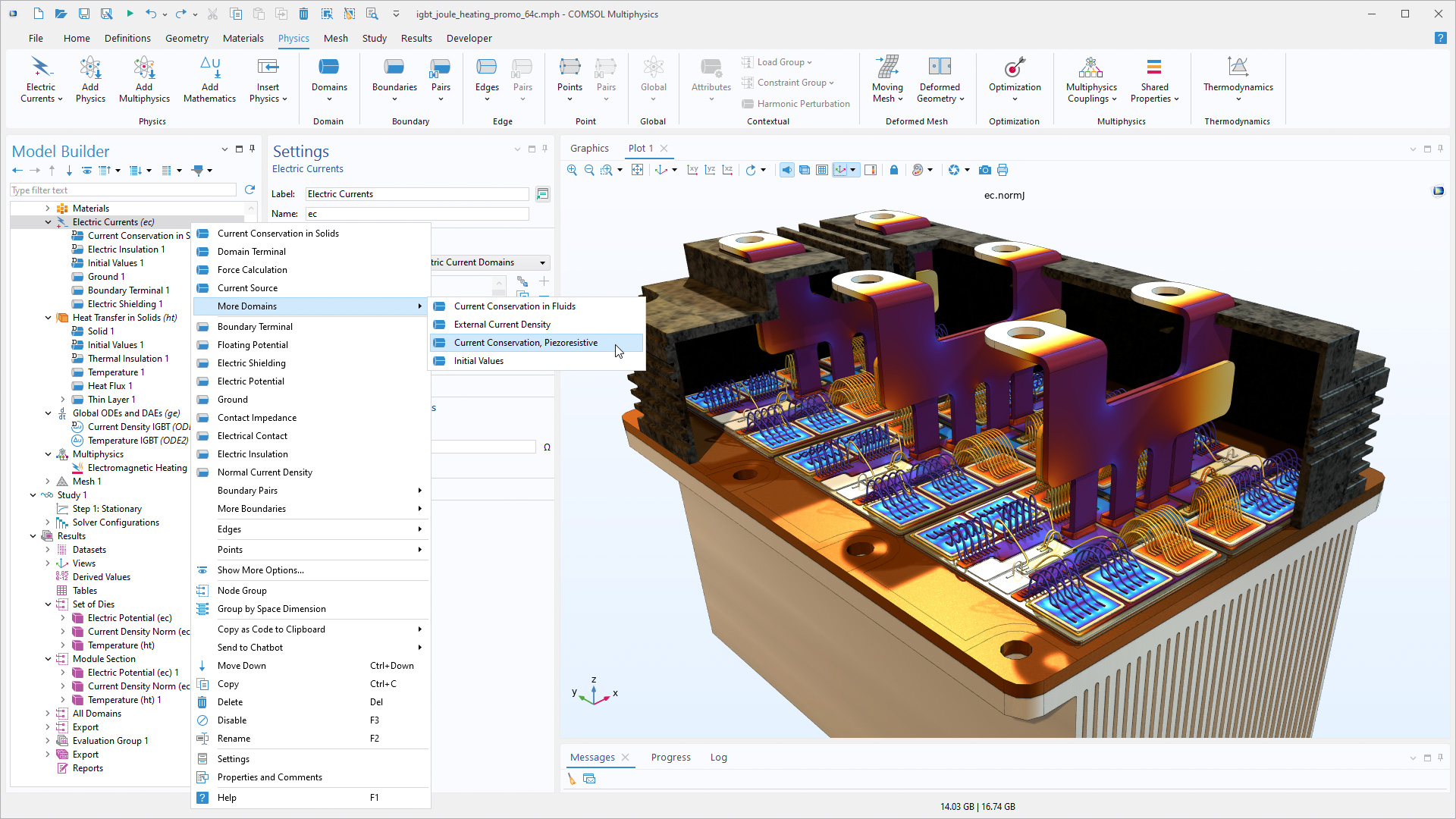

L'environnement COMSOL Desktop^® montrant le menu contextuel restructuré de l'interface Courants électriques. Le graphique de droite représente la distribution de la densité de courant électrique dans un module de transistor bipolaire à grille isolée (IGBT).

Magnétomécanique sur coque et sur membrane

Pour faciliter la modélisation magnétomécanique sur les coques et les membranes, quatre nouvelles interfaces physiques sont disponibles:

• Magnétomécanique, coque
• Magnétomécanique, sans courant, coque
• Magnétomécanique, membrane
• Magnétomécanique, sans courant, membrane

De plus, le nouveau couplage multiphysique Magnétomécanique, frontière permet de coupler les interfaces Coque et Membrane avec les interfaces Champs magnétiques et Champs magnétiques, courants nuls. Consultez ces nouveautés dans le modèle tutoriel Nonlinear Ferromagnetic Diaphragm. Notez que cette fonctionnalité nécessite le module Structural Mechanics.

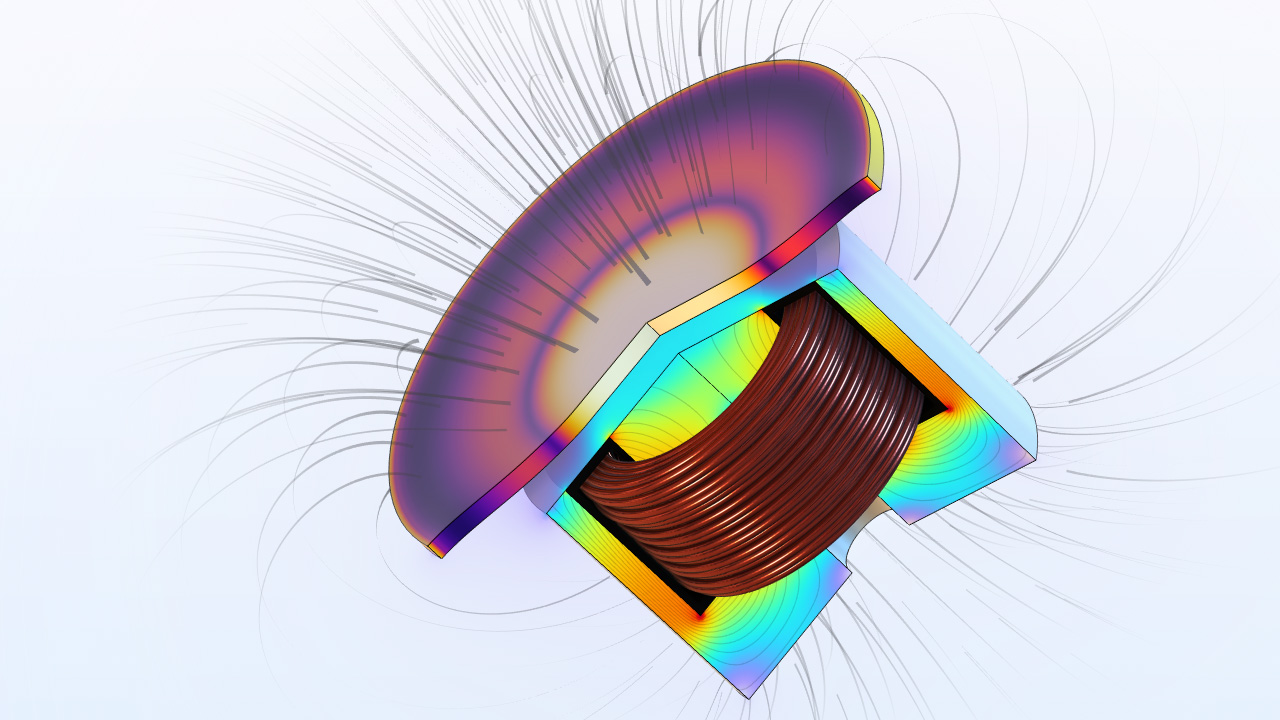

Un diaphragme magnétique qui est attiré par un électroaimant. La déformation, ainsi que le champ magnétique autour de la bobine, sont représentés.

Nouveaux tutoriels et modèles et applications de simulation mis à jour

La version 6.4 de COMSOL Multiphysics^® apporte au module AC/DC plusieurs nouveaux modèles tutoriels ainsi que des mises à jour de modèles tutoriels et d'une application de simulation.

Thermal Analysis of a High-Power IGBT Module

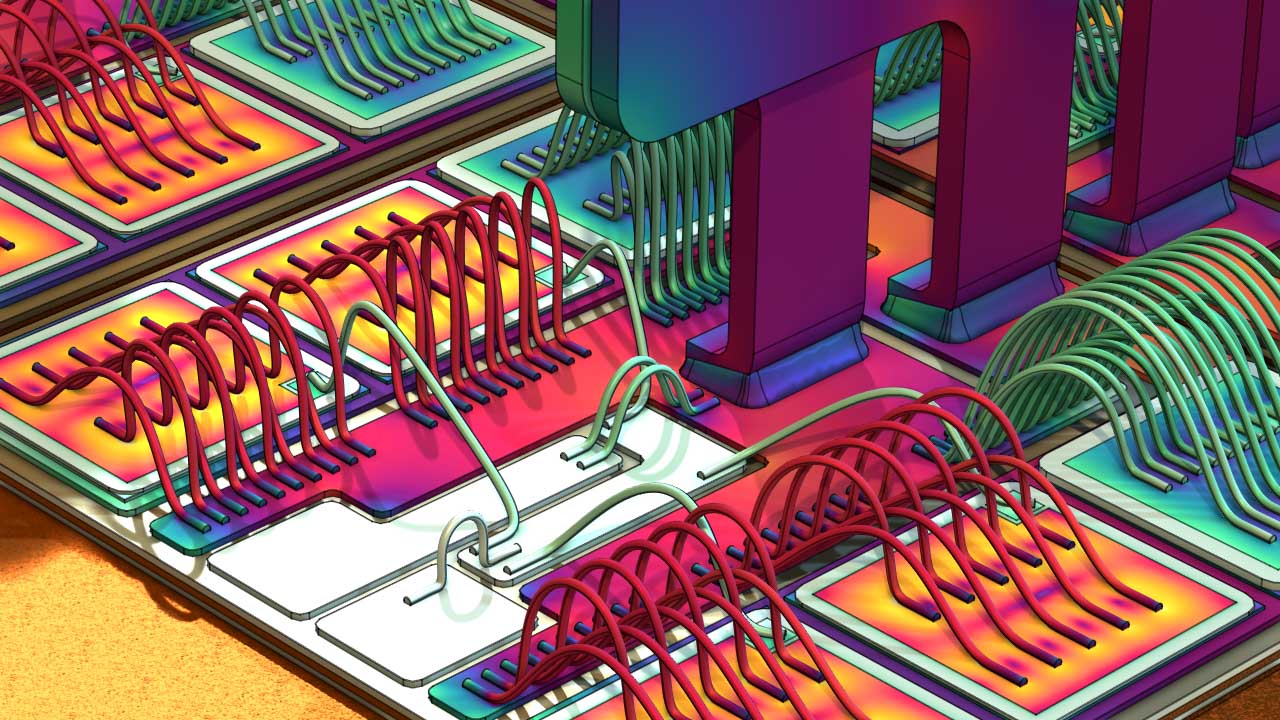

Ce modèle à échelle industrielle étudie le comportement électrothermique d'un module IGBT de 1200-V, 1800-A à l'état « activé ». Une conductivité effective est utilisée pour modéliser la dépendance à la température du semi-conducteur.

Nom de l'application:
igbt_joule_heating
Lien de téléchargement de l'application

Induction Heating Including Curie Temperature and Movement

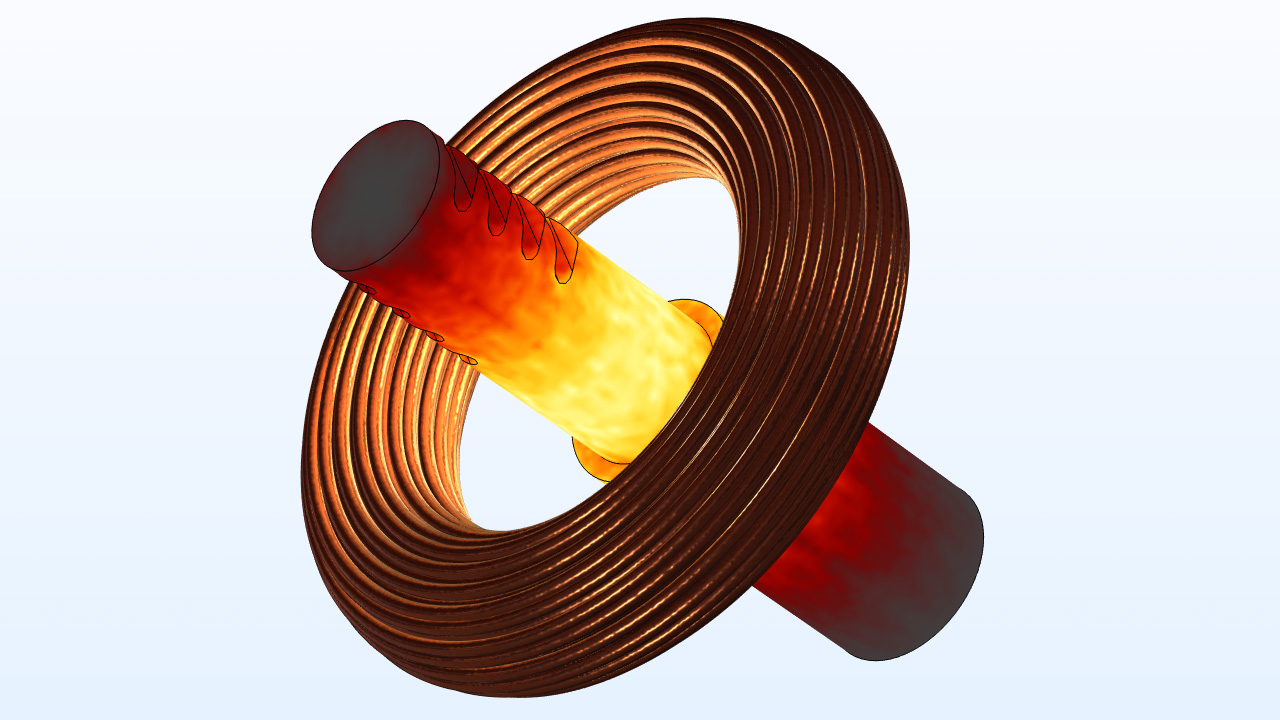

Le chauffage par induction est utilisé dans des procédés métallurgiques tels que la trempe, la fusion et le brasage. Ici, une liaison mécanique traversant une bobine de chauffage par induction est simulée en incluant les effets du point de Curie et la résistivité dépendante de la température.

Noms des applications:
induction_heating_curie_movement_1khz
induction_heating_curie_movement_25khz
Lien de téléchargement de l'application

Nonlinear Ferromagnetic Diaphragm*

Un diaphragme magnétique est une structure flexible qui se déforme sous l'effet des champs magnétiques en raison d'effets magnétomécaniques. Ce modèle utilise l'interface Magnétomécanique, Coque pour simuler l'interaction entre la déformation et le champ magnétique dans les structures minces.

Nom de l'application:
magnetic_diaphragm
Lien de téléchargement de l'application

*Nécessite le module Structural Mechanics

Thin Conductive Layer Using the Transition Boundary Condition

La Condition de transition à la frontière et la Condition d'impédance de frontière sont utilisées pour approximer efficacement des couches conductrices minces, des coques ou des membranes. Cet exemple valide la Condition de transition à la frontière pour des analyses temporelles et en domaine fréquentiel.

Nom de l'application:
thin_conductive\layer
Lien de téléchargement de l'application

Cell Membrane Electroporation

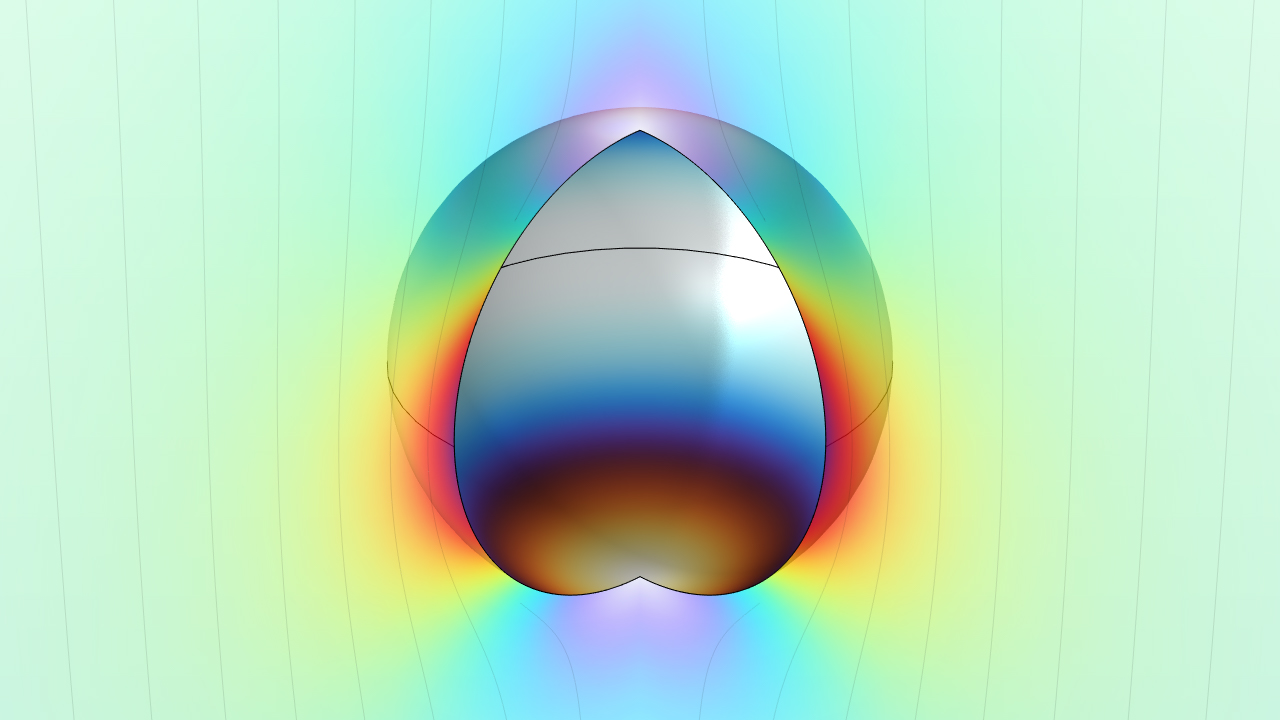

Ce modèle montre l'électroporation d'une cellule au moyen d'une impulsion électrique (utilisée dans le domaine pharmaceutique). Le modèle utilise des lois de comportement matériau dispersives de Debye multipôlaires dans les domaines temporel et fréquentiel. Les résultats sont comparés à ceux de la littérature.

Nom de l'application:
cell_membrane_electroporation
Lien de téléchargement de l'application

B–H Curve Checker

La mise à jour de l'application de simulation B–H Curve Checker, qui peut être utilisée pour vérifier et optimiser les courbes B–H, permet de supprimer le comportement non monotone de la perméabilité différentielle autour de zéro, améliorant ainsi les performances du solveur. De plus, elle comprend des options d'extrapolation améliorées pour les zones complètement saturées.

Nom de l'application:
bh_curve_checker
Lien de téléchargement de l'application
