Nouveautés du module Structural Mechanics

Pour les utilisateurs du module Structural Mechanics, la version 6.4 de COMSOL Multiphysics® introduit des fonctionnalités pour la simulation en dynamique explicite, le couplage magnétomécanique pour les coques et les membranes, et la modélisation automatique du contact entre plusieurs objets. Apprenez-en plus sur ces nouveautés ci-dessous.

Dynamique Explicite

La version 6.4 introduit un nouveau cadre de travail pour mener des analyses en dynamique explicite, permettant de simuler des événements transitoires rapides et hautement non-linéaires tels que l'on peut en retrouver dans la modélisation d'impacts, de propagation d'ondes et de procédés de mise en forme des métaux. Deux nouvelles interfaces, Mécanique du solide, dynamique explicite et Treillis, dynamique explicite, utilisent une méthode d'intégration temporelle explicite optimisée pour les grandes déformations, les forts taux de déformations et les problèmes de contact impliquant de nombreux objets. La formulation explicite est compatible avec une grande partie des lois de comportement non-linéaires du module Nonlinear Structural Materials, dont l'hyperélasticité, la plasticité, la viscoplasticité et le fluage, et fonctionne avec la nouvelle fonctionnalité de modélisation du contact dédiée à la modélisation de systèmes impliquant de nombreux corps en interaction. Elle peut également être couplée à l'interface Endommagement par champ de phase, dynamique explicite pour simuler la propagation de fissures, disponible avec le module Nonlinear Structural Materials.

*Nécessite le module Nonlinear Structural Materials

Simulation du test de chute d'un téléphone portable. Les isovaleurs sur la face arrière représentent l'apparition de déformations plastiques, tandis que la propagation d'une fissure est visible sur la face avant.

Modélisation automatique du contact avec un grand nombre d'objets

Pour faciliter la création de modèles dans lesquels beaucoup d'interactions mécaniques sont possibles, une nouvelle modélisation du contact a été introduite, capable de configurer automatiquement les conditions de contact entre plusieurs objets. Le tutoriel Objects Falling in a Box illustre cette nouvelle fonctionnalité ainsi que le workflow, considérablement amélioré.

Impact d'une balle sur une tour faite de blocs en bois. Dans cette simulation, la façon dont les 56 objets peuvent potentiellement interagir est particulièrement difficile à prédire.

Magnétomécanique pour les coques et les membranes

Pour simplifier la modélisation du couplage magnétomécanique au sein des coques et des membranes, quatre nouvelles interfaces sont désormais disponibles :

  • Magnétomécanique, coque
  • Magnétomécanique, sans courant, coque
  • Magnétomécanique, membrane
  • Magnétomécanique, sans courant, membrane

Le nouveau couplage multiphysique Magnétomécanique, frontière permet de coupler les interfaces Coque et Membrane aux interfaces Champs magnétiques et Champs magnétiques, courants nuls. Découvrez ces nouveautés dans le tutoriel Nonlinear Ferromagnetic Diaphragm. Cette fonctionnalité requiert le module AC/DC.

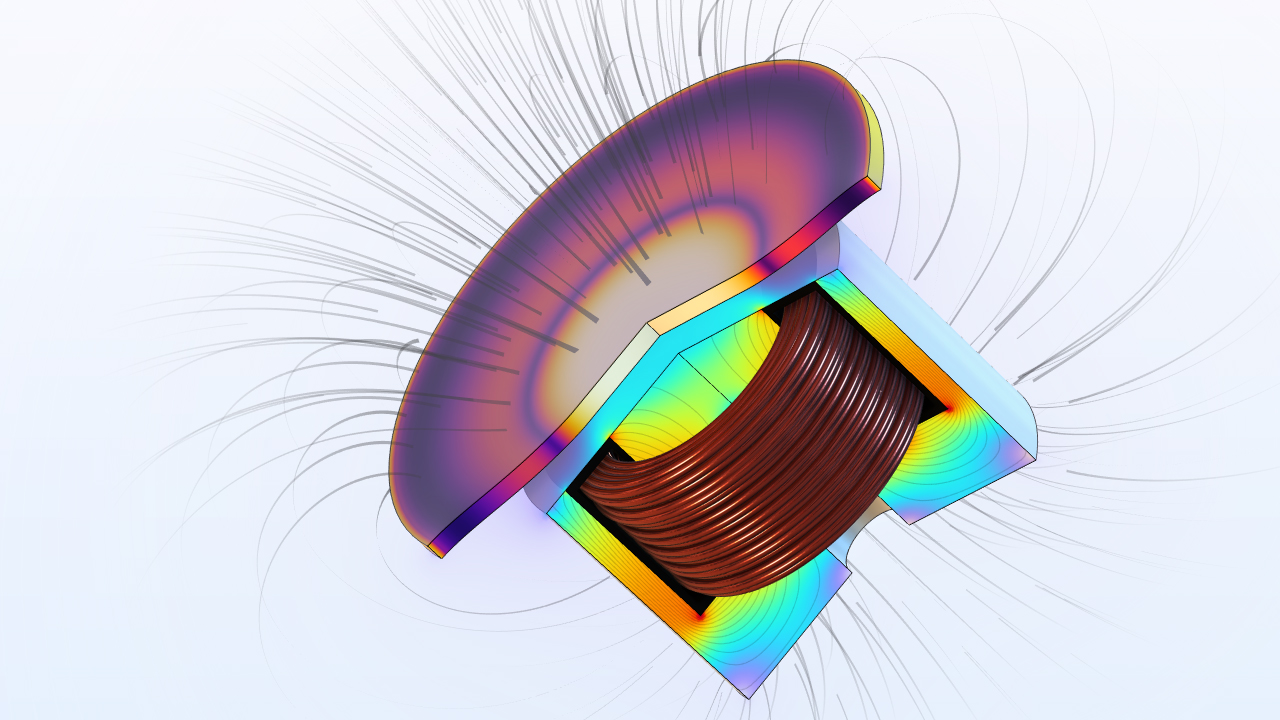

Modèle de diaphragme magnétique montrant la déformation et le champ magnétique.
Diaphragme magnétique attiré par un électro-aimant. L'image représente la déformation du diaphragme ainsi que le champ magnétique autour de la bobine.

Nouveaux tutoriels et modèles mis à jour

La version 6.4 de COMSOL Multiphysics® enrichit la bibliothèque de modèles du module Structural Mechanics avec de nombreux tutoriels, nouveaux ou mis à jour depuis la dernière version.

Bracket — Explicit Dynamic Analysis

Impact entre un support de fixation et un sol rigide. L'échelle de couleurs représente l'accélération verticale.

Nom de l'application :
bracket_explicit
Lien de téléchargement de l'application

Seismic Event, Explicit Dynamics

Propagation d'onde étudiée avec le nouveau solveur temporel explicite. L'animation représente les ondes de pression et de cisaillement.

Nom de l'application :
seismic_event
Lien de téléchargement de l'application

Objects Falling in a Box

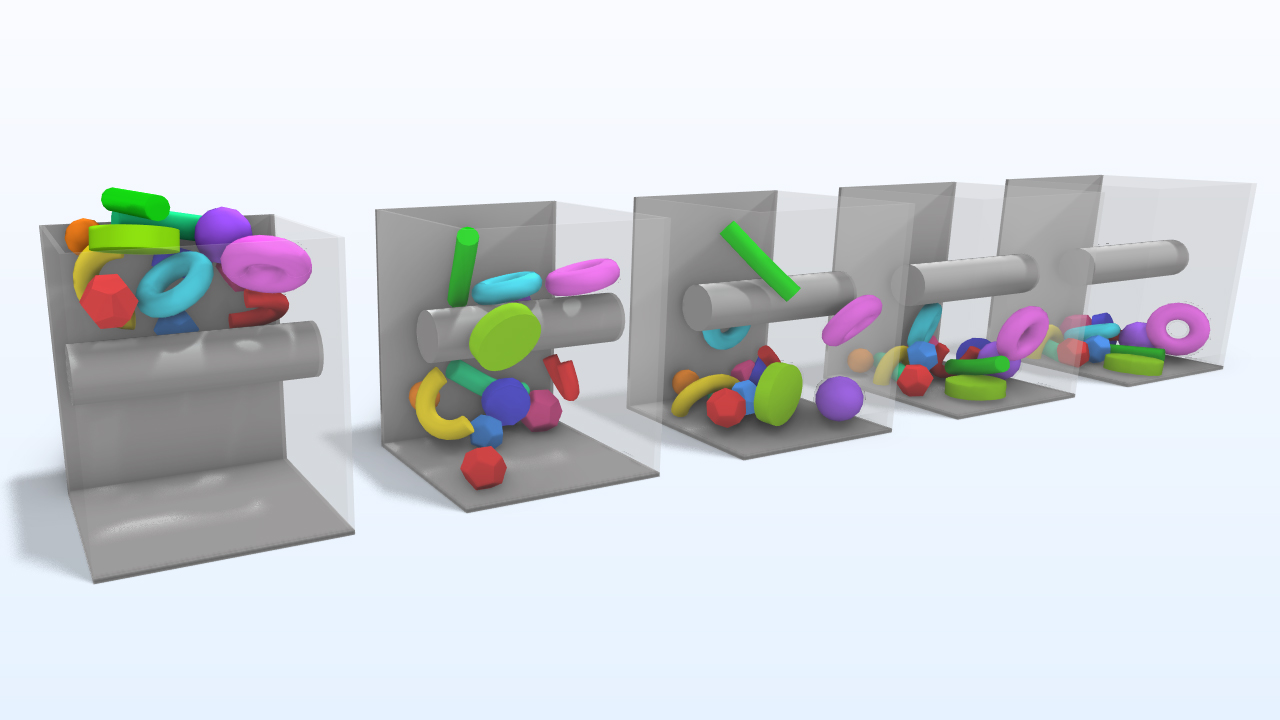

Cinq boîtes et plusieurs objets tombant à l'intérieur.
Captures à différents instants d'un ensemble d'objets chutant sous l'influence de la gravité tout en interagissant entre eux et avec une boîte rigide. Cet exemple permet d'illustrer les nouvelles fonctionnalités dédiées à la modélisation du contact.
Nom de l'application :
falling_objects
Lien de téléchargement de l'application

Indentation of a Cylindrical Battery Cell

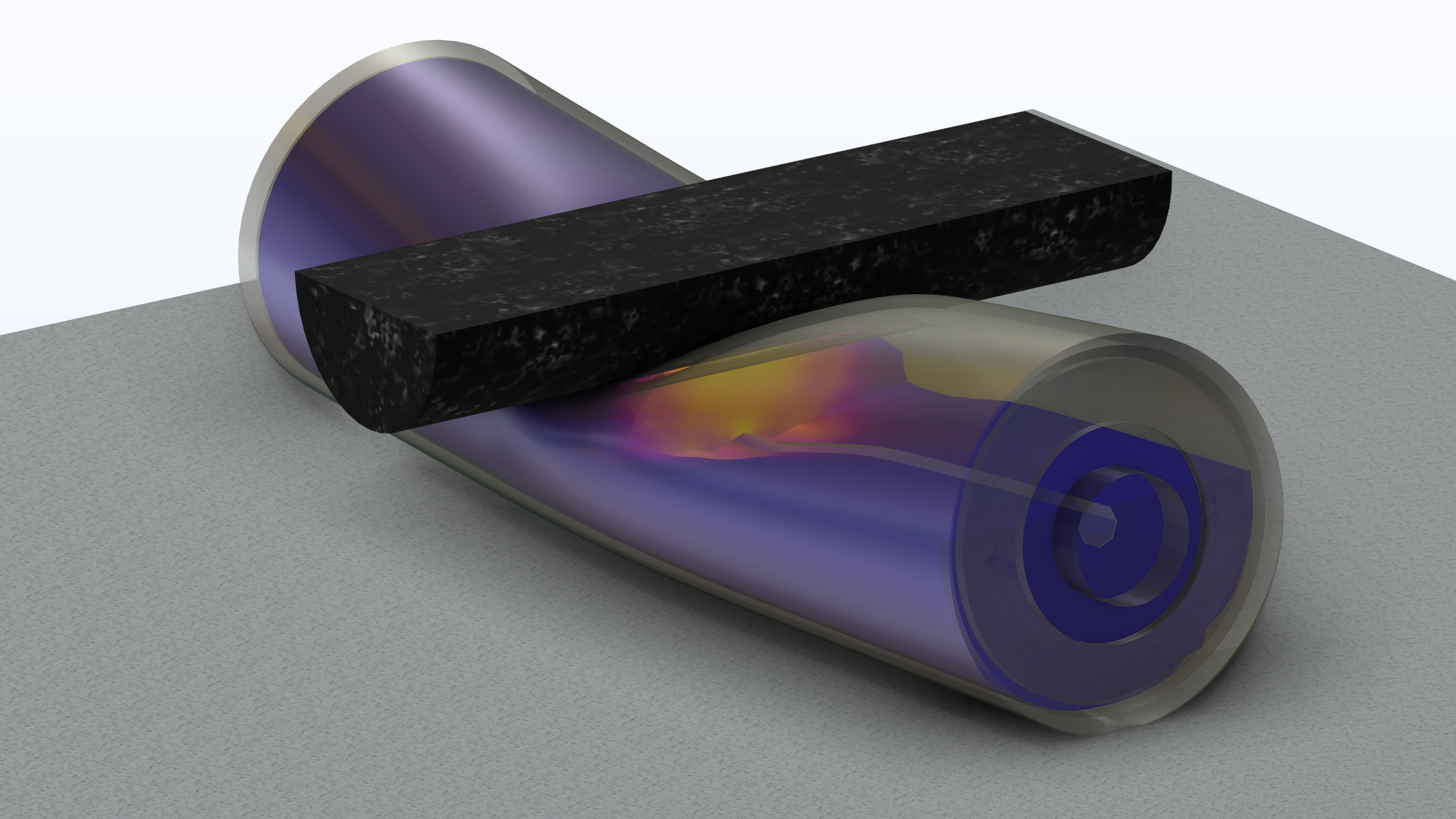

Un modèle de batterie cylindrique compressée par un indenteur et montrant la distribution de pression.
Batterie cylindrique soumise à un test d'indentation, avec prise en compte du contact mécanique et de la plasticité.
Nom de l'application :
cylindrical_battery_indentation
Lien de téléchargement de l'application

*Nécessite le module Nonlinear Structural Materials

Phone Drop Test

Simulation du test de chute d'un téléphone portable. La collision induit la propagation d'une fissure dans le verre.

Nom de l'application :
phone_drop_test
Lien de téléchargement de l'application

*Nécessite le module Nonlinear Structural Materials

Crimping of a Cable Terminal

Contrainte de von Mises résiduelle après déformation dans une jonction de câble par sertissage.

Nom de l'application :
cable_crimping
Lien de téléchargement de l'application

*Nécessite le module Nonlinear Structural Materials

Buckling Analysis of a Corrugated Conical Shell

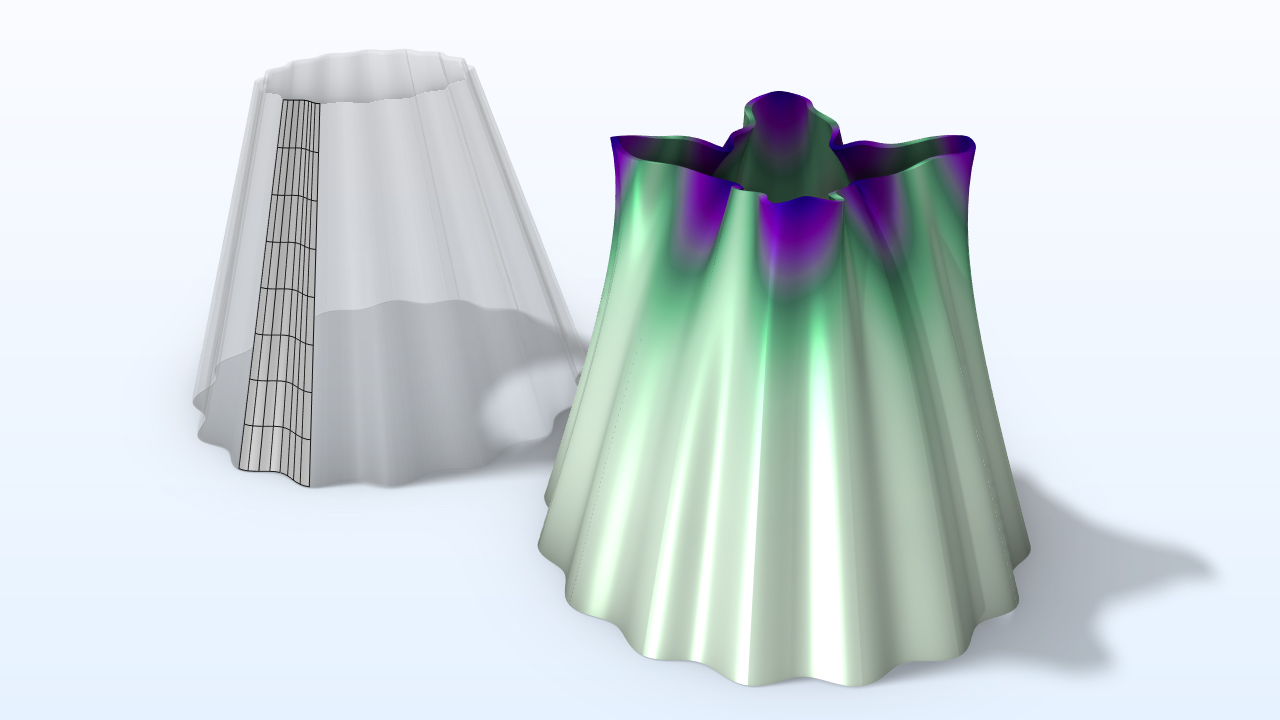

Deux modèles de coques coniques montrant le maillage à gauche et le premier mode de flambage à droite.
Cet exemple illustre la nouvelle fonctionnalité permettant de calculer les charges critiques de flambage des structures périodiques à partir d'un unique secteur. Le maillage est représenté sur la gauche, tandis que le premier mode de flambage est représenté sur la droite après reconstruction complète de la déformée.
Nom de l'application :
buckling_corrugated_shell
Lien de téléchargement de l'application

Nonlinear Ferromagnetic Diaphragm

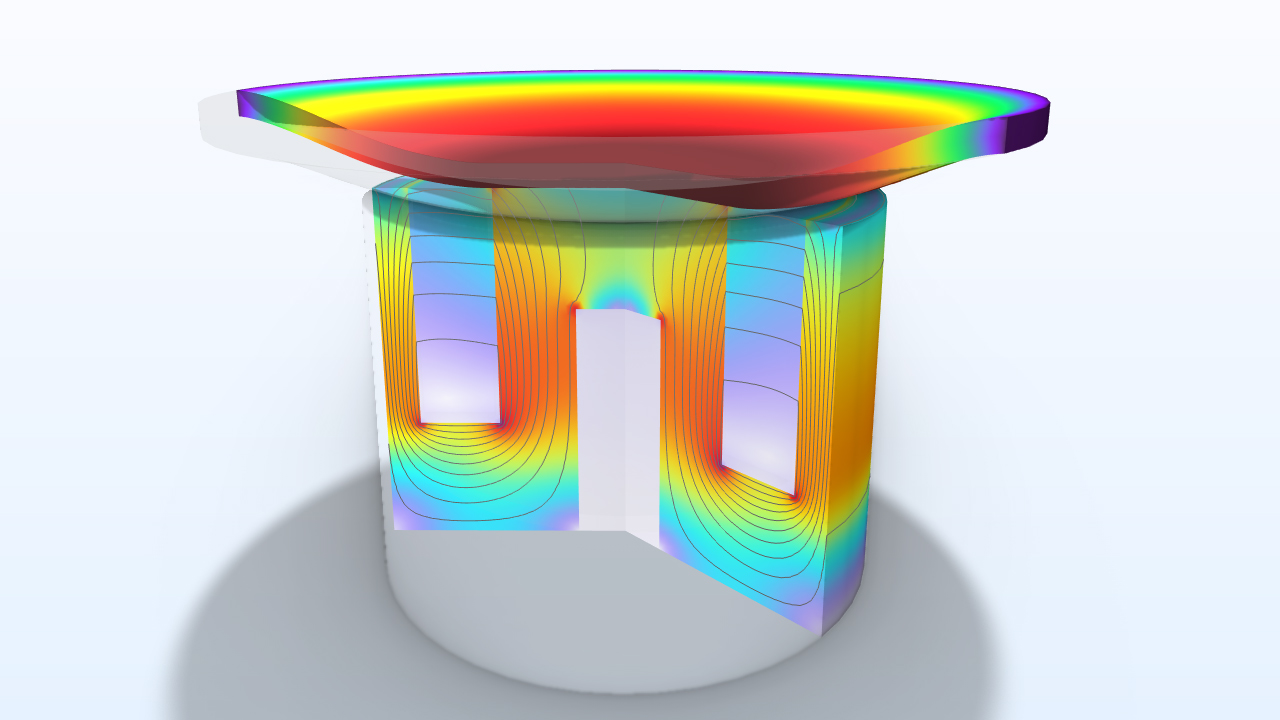

Modèle de diaphragme magnétique montrant la déformation et le champ magnétique.
Diaphragme magnétique attiré par un électro-aimant. L'image représente la déformation du diaphragme ainsi que le champ magnétique autour de la bobine.
Nom de l'application :
magnetic_diaphragm
Lien de téléchargement de l'application

Roundness Evaluation of a Deformed Hole

Un graphique 2D représentant le cercle minimal et le cercle maximal ainsi que des points noirs représentant la déformée.
Dans ce modèle, plusieurs méthodes sont mises en oeuvre pour évaluer l'erreur de circularité d'un trou après déformation.
Nom de l'application :
roundness_evaluation
Lien de téléchargement de l'application
