Nouveautés du module CAD Import

Pour les utilisateurs du module CAD Import, la version 6.4 de COMSOL Multiphysics® ajoute la prise en charge des derniers formats de fichiers CAO, introduit la possibilité de prévisualiser les assemblages CAO dans la fenêtre Graphiques et apporte des améliorations à l'assistant de nettoyage géométrique. Découvrez plus en détail ces nouveautés ci-dessous.

Actualisation de l'import de fichiers CAO

La fonctionnalité d'import de fichiers CAO prend désormais en charge les dernières versions de tous les formats de fichiers compatibles. Pour obtenir la liste complète des formats de fichiers CAO pris en charge, consultez la section Read from File, CAD de la CAD specification chart.

Prévisualisation 3D des assemblages CAO

Il est désormais plus facile de sélectionner des composants spécifiques à importer à partir d'un assemblage CAO grâce à la nouvelle fonctionnalité d'aperçu 3D dans la fenêtre Graphiques. Cette fonctionnalité d'aperçu est disponible lors de l'import d'assemblages CAO enregistrés dans les formats de fichier des logiciels Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER® et SOLIDWORKS®.

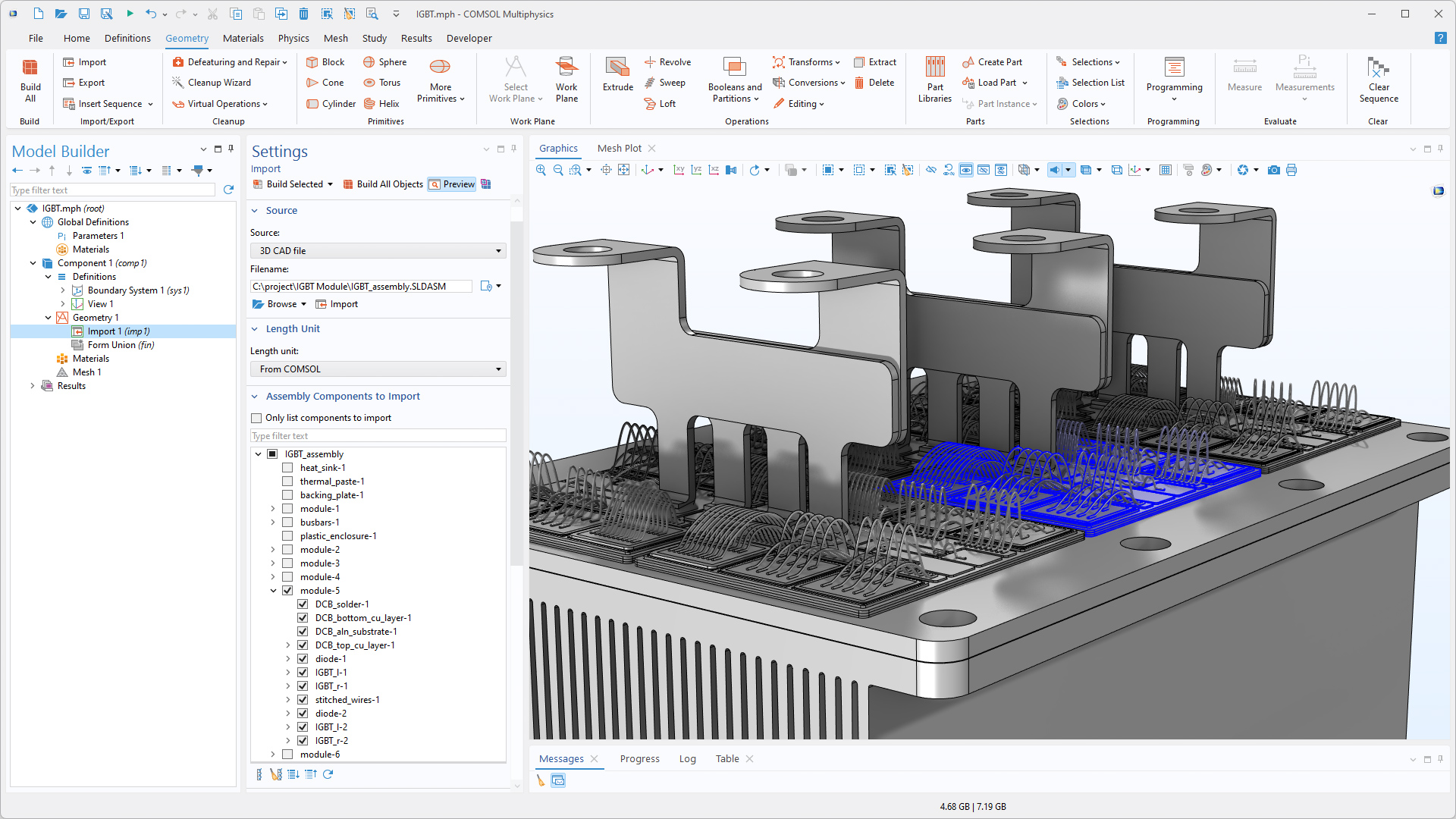

L'interface utilisateur COMSOL Multiphysics montrant le Constructeur de modèles avec le noeud Importer mis en évidence, la fenêtre de réglages correspondante et un modèle IGBT dans la fenêtre Graphiques.
Aperçu en 3D d'un module de transistor bipolaire à grille isolée (IGBT) affiché dans la fenêtre Graphiques. Les sélections mises en évidence (en bleu) reflètent les composants choisis pour l'importation dans la section Composants de l'assemblage à importer des réglages du noeud Importer.

Améliorations de l'assistant de nettoyage

L'analyse géométrique effectuée par la fonctionnalité Assistant de nettoyage a été améliorée afin de détecter de façon plus fiable les petits détails géométriques et d'offrir de meilleures performances sur les géométries comportant de nombreux détails. Les petits détails géométriques, tels que les écarts, les domaines minces, les régions de faces minces, les petites faces, les pointes et les petites arêtes, sont automatiquement détectés et supprimés afin de générer un maillage de haute qualité pour la simulation. Les modèles tutoriels suivants illustrent ces améliorations:

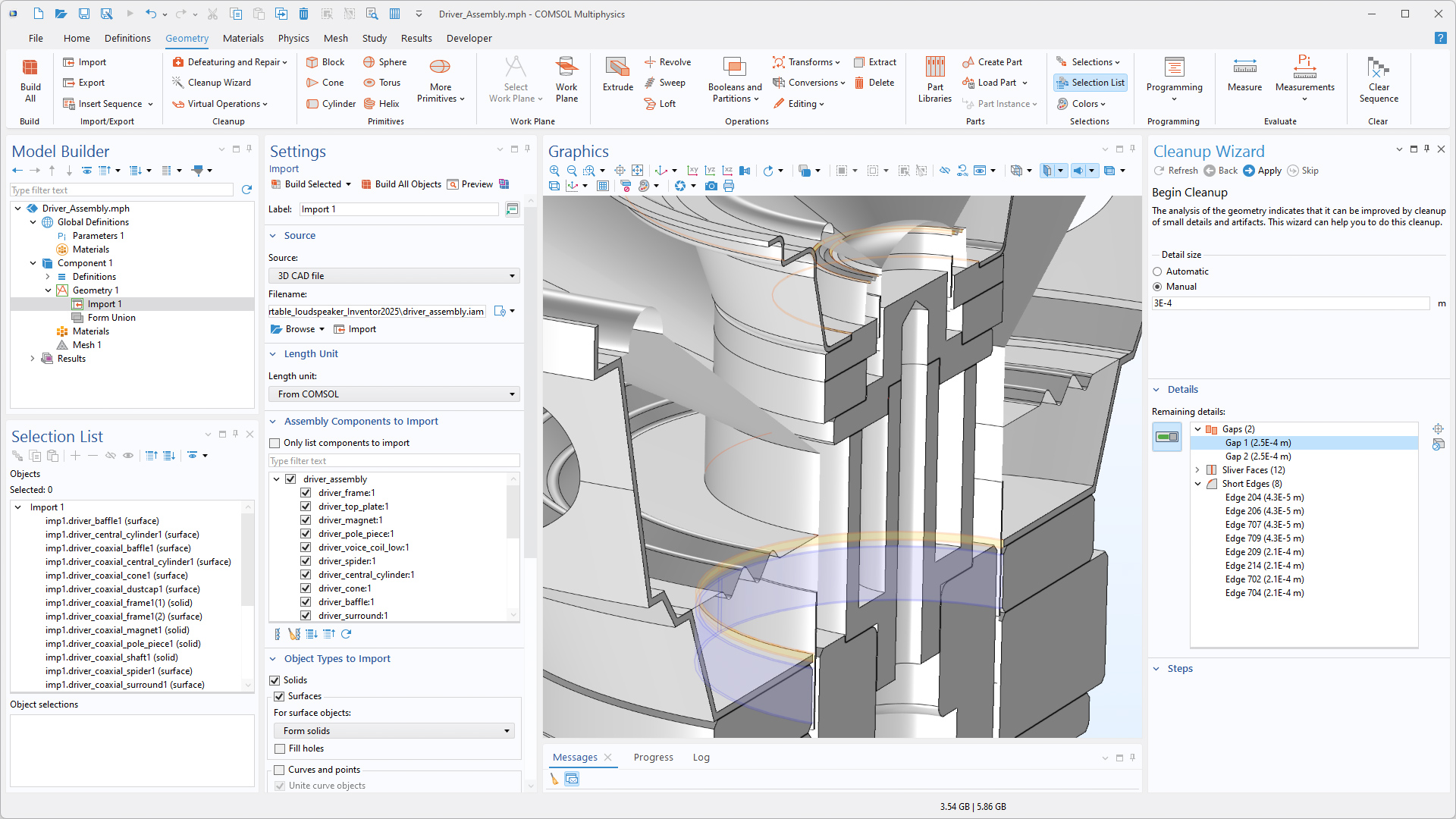

L'interface utilisateur COMSOL Multiphysics montrant le Constructeur de modèles avec le noeud Importer mis en évidence, la fenêtre de réglages correspondante, un modèle de haut-parleur dans la fenêtre Graphiques, la fenêtre Liste de sélections et la fenêtre de l'Assistant de nettoyage.
La fonctionnalité Assistant de nettoyage détecte les écarts, les faces minces et les petites arêtes dans un assemblage de haut-parleur.

Nouveau modèle tutoriel

La version 6.4 de COMSOL Multiphysics® apporte un nouveau modèle tutoriel au module CAD Import.

Creating Modeling Domains Around a CAD Geometry

L'interface utilisateur COMSOL Multiphysics montrant le Constructeur de modèles avec le noeud Importer mis en évidence, la fenêtre de réglages correspondante et un modèle de haut-parleur dans la fenêtre Graphiques.
Ce modèle tutoriel illustre comment créer des domaines pour modéliser l'environnement autour d'un assemblage CAO importé et comment utiliser les outils de suppression des détails géométriques pour supprimer ces derniers.
Nom de l'application:
loudspeaker_modeling_domains
Lien de téléchargement de l'application
