Nouveautés pour le maillage
La version 6.4 de COMSOL Multiphysics® introduit la possibilité de créer des maillages extrudés à l'aide de la méthode hex-dominant, une nouvelle fonctionnalité permettant de vérifier les résultats d'optimisation et de modifier les maillages importés, ainsi que l'affichage d'informations supplémentaires sur la construction et les statistiques pour chaque opération de maillage. Consultez sur ces nouveautés, ci-dessous.
Nouvelle fonctionnalité pour générer des maillages structurés

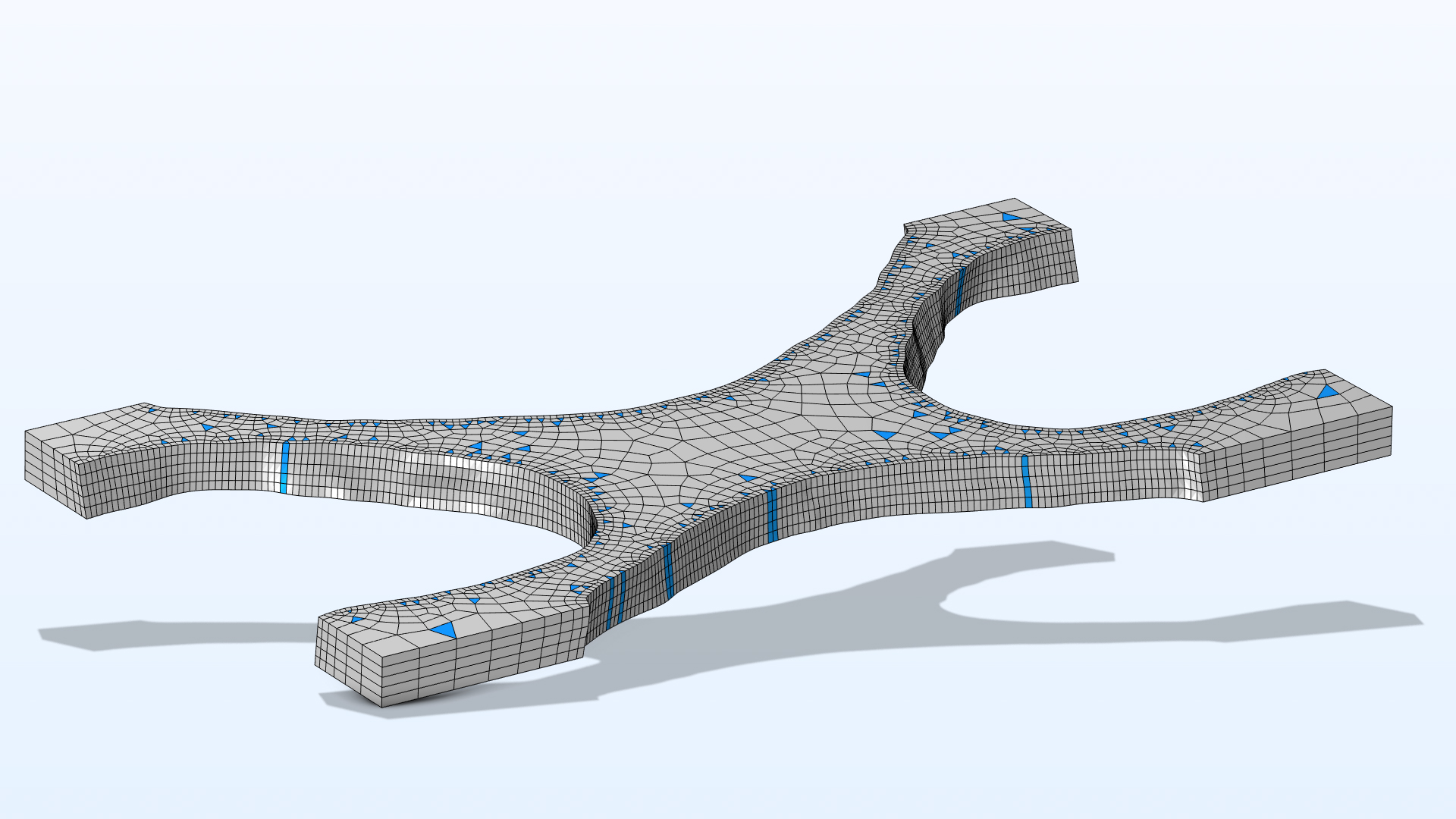

Une qualité d'élément élevée est désormais garantie pour des cas encore plus complexes grâce à la nouvelle méthode hex-dominant, nouvelle option par défaut pour le maillage extrudé. Lors de la création d'un maillage dominé par des quadrangles sur les faces sources, des triangles sont insérés pour faciliter la transition entre les tailles d'éléments, ce qui donne des éléments prismatiques dans le maillage extrudé.

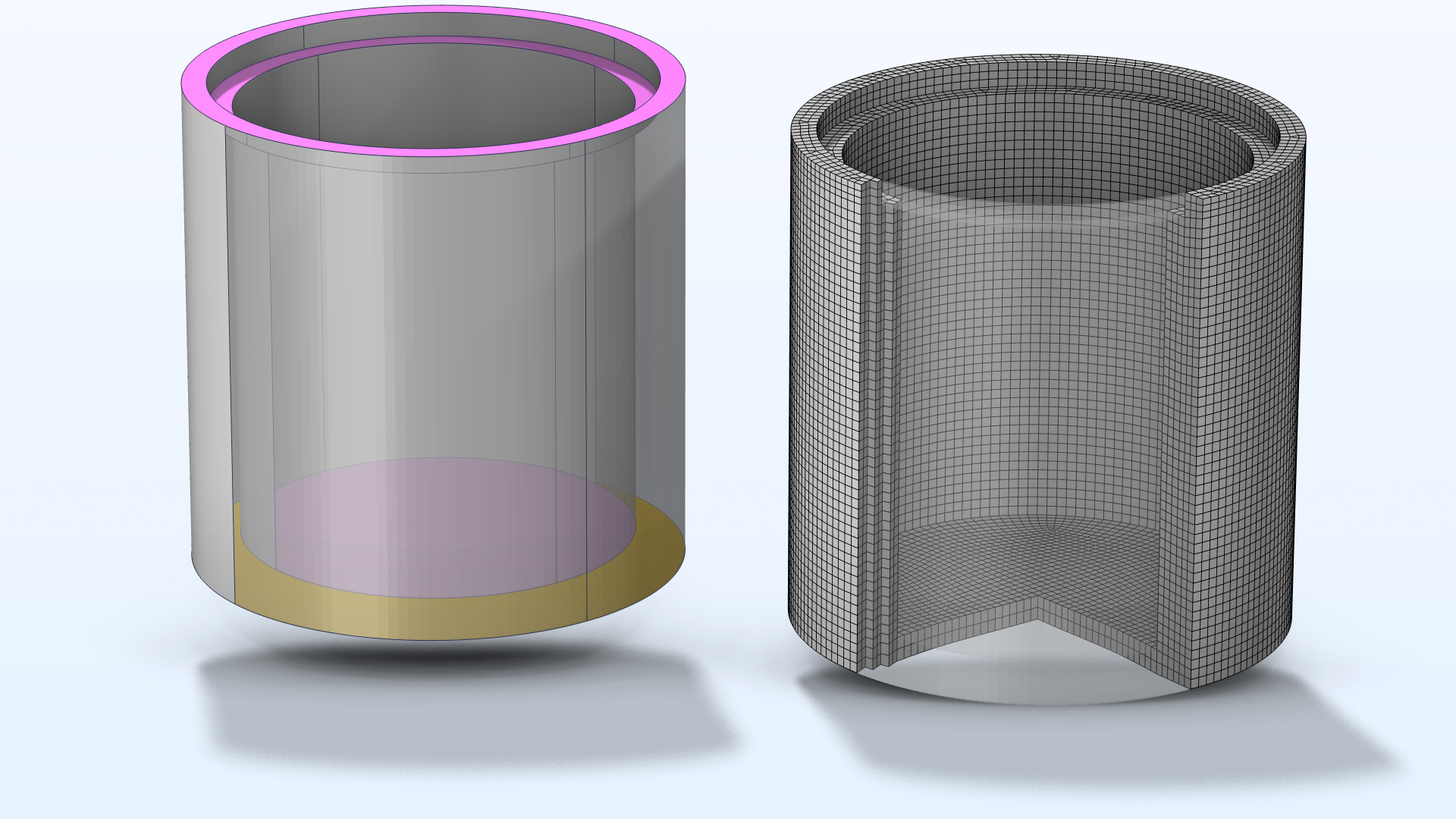

L'opération Extrusion peut désormais générer automatiquement un maillage dans les domaines contenant une marche ou un ressaut grâce à la nouvelle prise en charge des faces sources déconnectées. Dans les versions précédentes, ce type de domaines nécessitaient un partitionnement manuel.
Géométrie basée sur un maillage

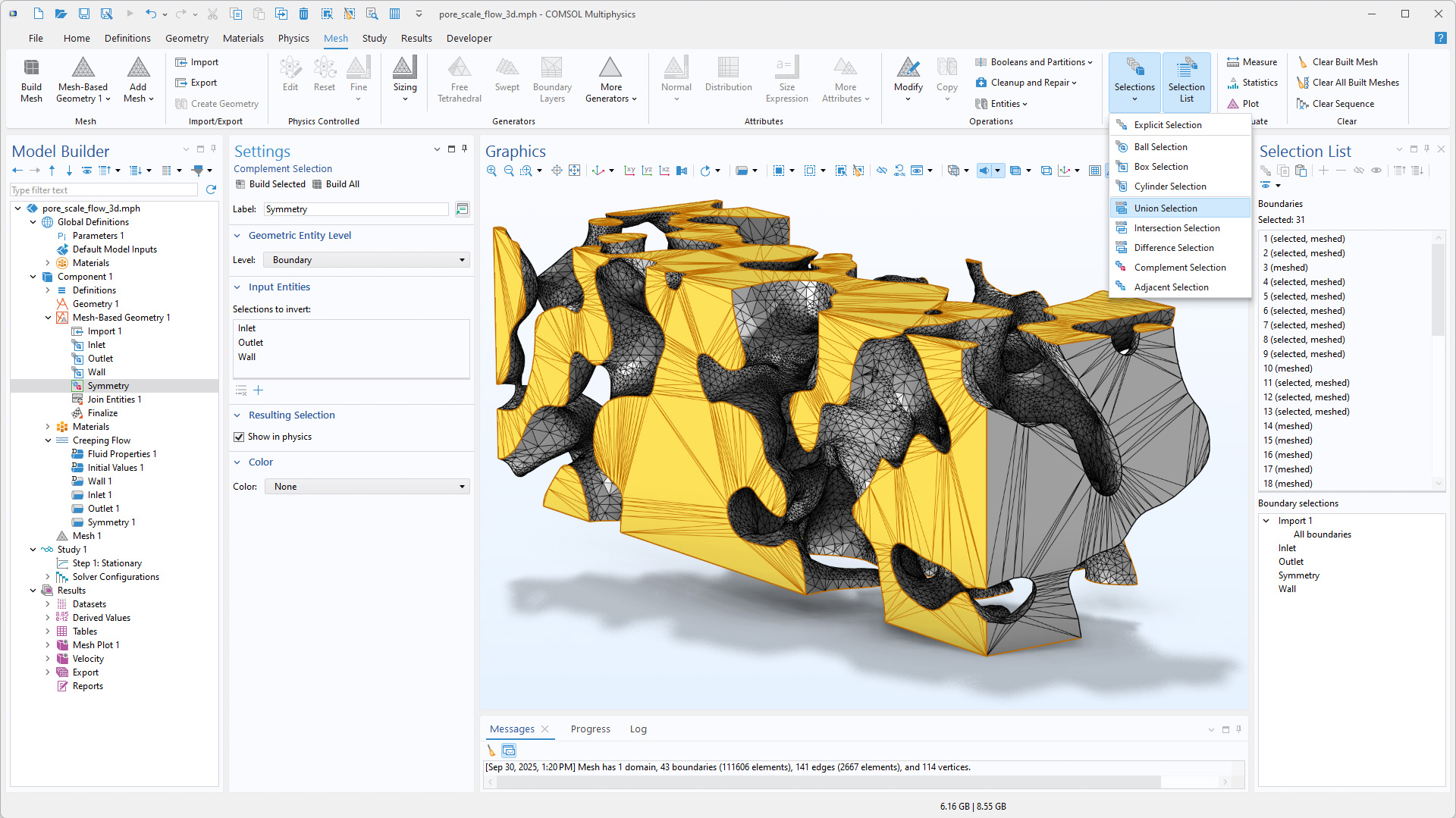

La configuration d'études de vérification après l'optimisation topologique, ainsi que l'édition et la réparation des maillages importés, sont désormais plus efficaces grâce au nouveau noeud Géométrie basée sur un maillage. Ce noeud peut être créé directement à partir des jeux de données résultats ou ajouté manuellement pour les maillages importés. Pour les géométries basées sur un maillage et les maillages importés, plusieurs nouvelles opérations de sélection ont été ajoutées: Sélection par boule, Sélection par boîte, Sélection cylindrique, Sélection par union, Sélection par intersection, Sélection par différence, et Sélection par complément. Les tutoriels suivants illustrent cette nouvelle fonctionnalité:
Information sur le maillage

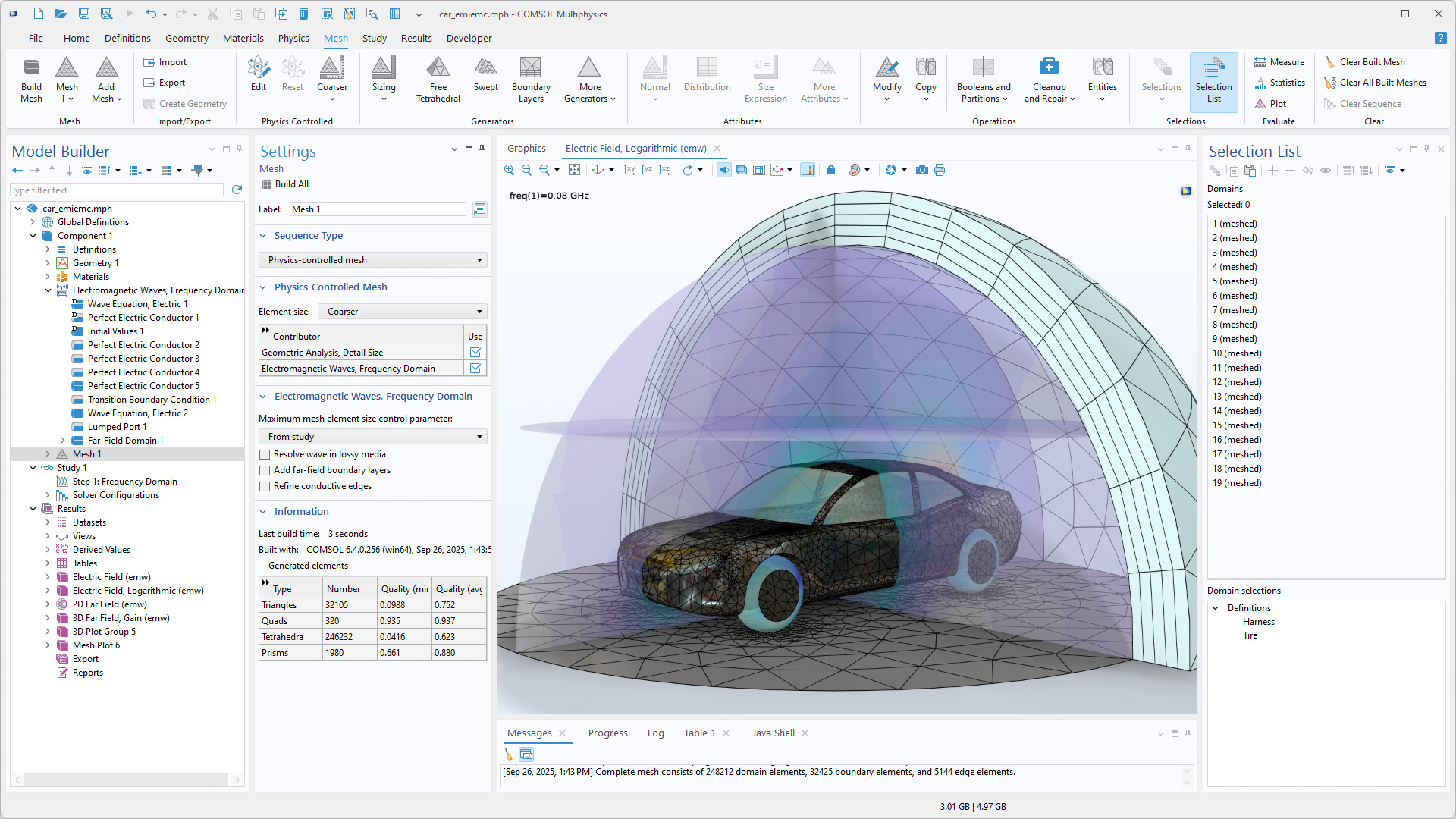

La fenêtre de réglages pour toutes les opérations de maillage comprend désormais des statistiques et des informations sur les éléments du maillage. Par exemple, lors de la création d'un maillage contrôlé par la physique, cette section affiche le nombre d'éléments, la qualité minimale et la qualité moyenne pour chaque type d'élément généré.
Tutoriels mis à jour
La version 6.4 de COMSOL Multiphysics® propose deux tutoriels de maillage mis à jour.

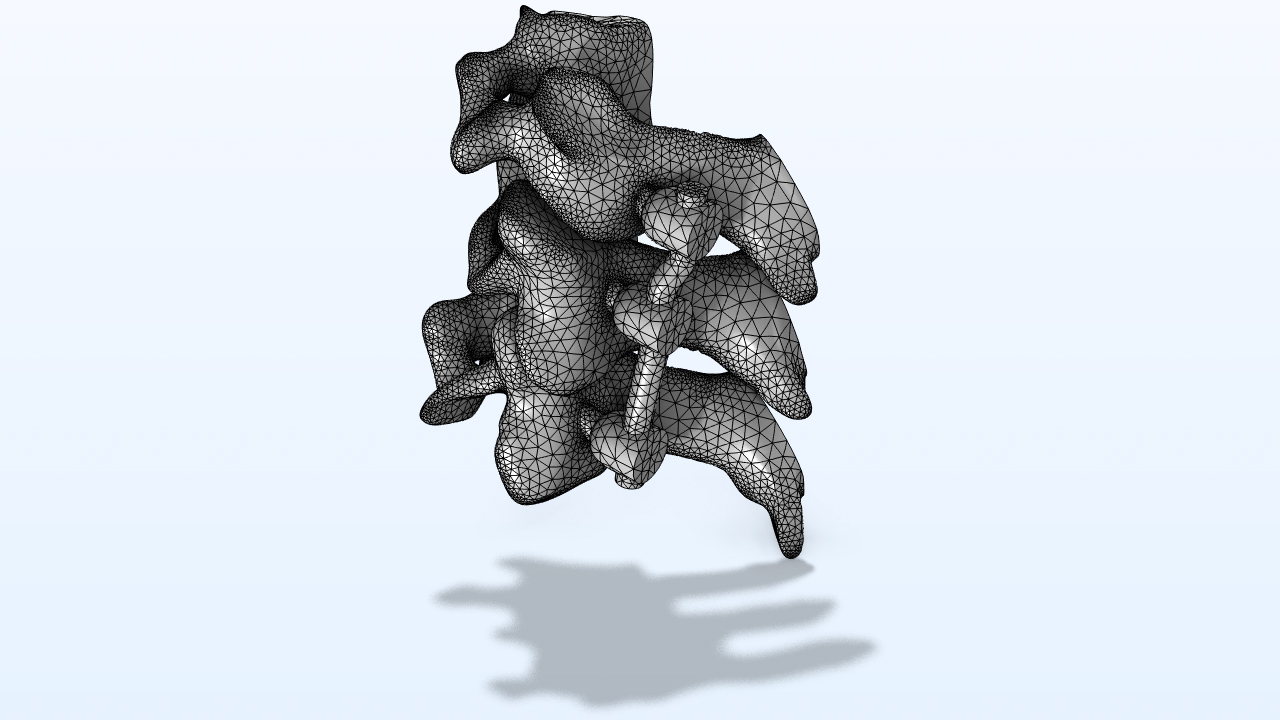

STL Import Tutorial Series
stl_vertebra_mesh_import
stl_2_combine_geom_mesh
Lien de téléchargement des applications

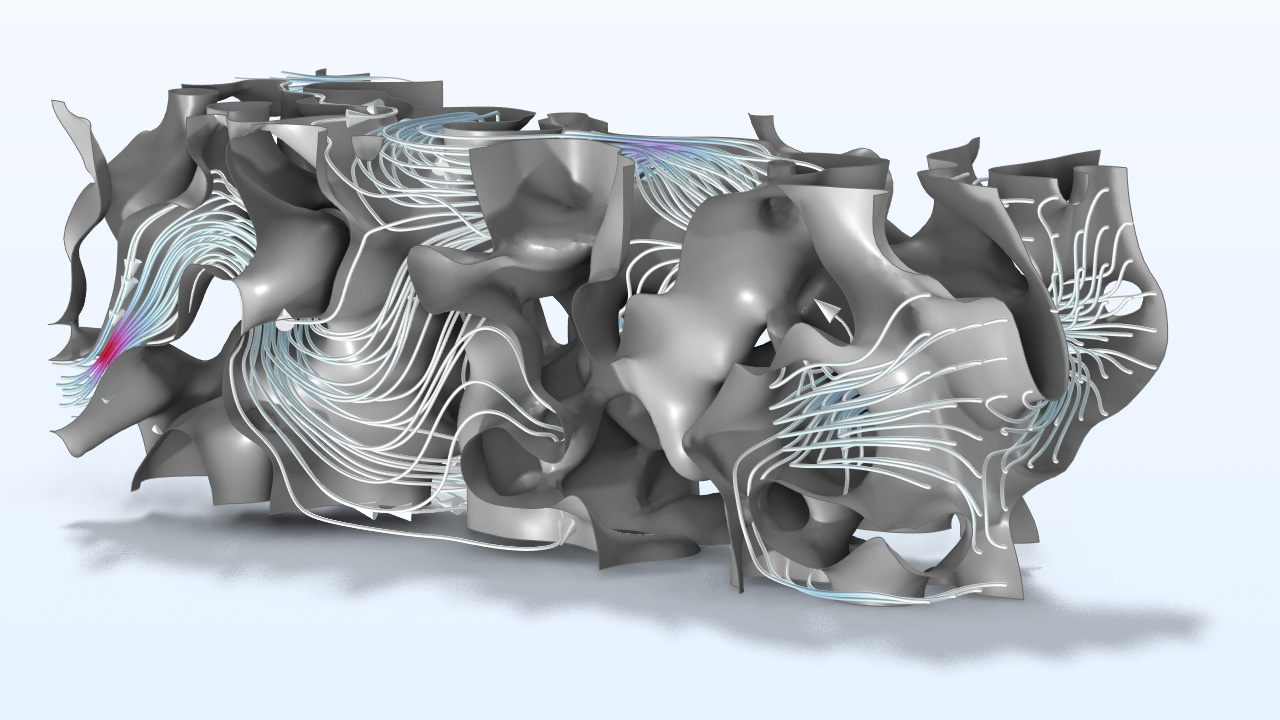

Analyzing Porous Structures on the Microscopic Scale
