Nouveautés du module Semiconductor

Pour les utilisateurs du module Semiconductor, la version 6.4 de COMSOL Multiphysics® introduit une modélisation simplifiée des semi-conducteurs ferroélectriques et piézoélectriques, un workflow simplifié pour la simulation de nouvelles architectures de semi-conducteurs, la possibilité de définir des transitions optiques directement à partir des propriétés des matériaux optiques et plus encore. Découvrez ces nouveautés ci-dessous.

Couplage multiphysique Semi-conducteur–Electrostatique

Lors de la simulation de semi-conducteurs ferroélectriques et piézoélectriques, la nouvelle fonctionnalité multiphysique Couplage semi-conducteur–électrostatique peut être utilisée lorsqu'une formulation électrostatique avancée, par exemple Conservation de la charge, ferroélectrique, est nécessaire. Cette fonctionnalité remplace l'équation électrostatique intégrée et définie dans l'interface Semi-conducteur par une équation définie dans une interface Electrostatique distincte. Notez que, selon les fonctionnalités utilisées, ces formulations avancées peuvent nécessiter des produits supplémentaires comme le module AC/DC.

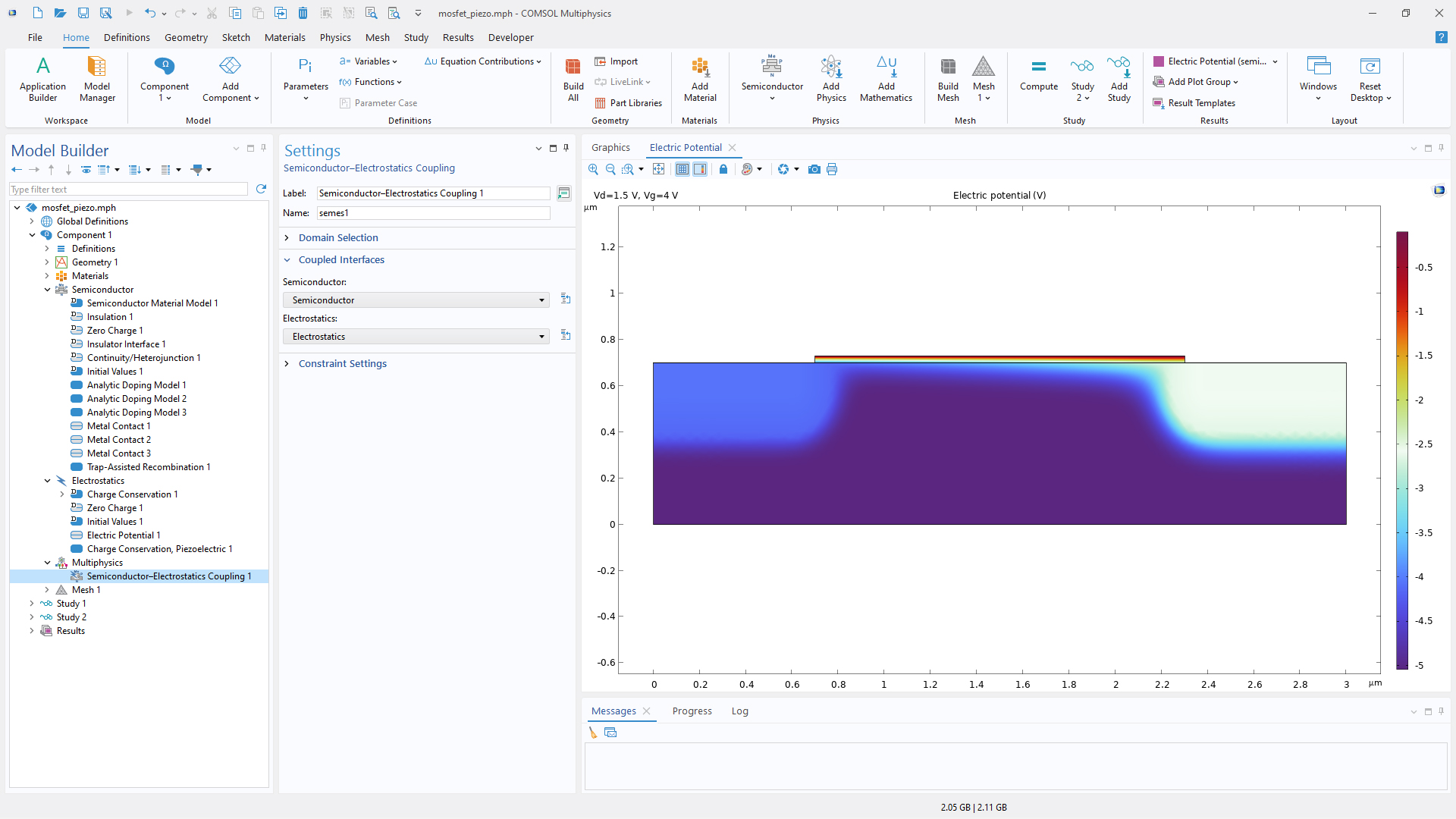

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec un noeud Couplage semi-conducteur–électrostatique mis en évidence, la fenêtre de réglages correspondante et un modèle de mosfet dans la fenêtre Graphiques.
Réglages de la fonctionnalité multiphysique Couplage semi-conducteur–électrostatique.

Modélisation multiphysique de nouvelles architectures de semi-conducteurs

Pour modéliser de nouvelles architectures de semi-conducteurs — qui nécessitent souvent des modèles spécialisés de transport de charge couplés à plusieurs autres phénomènes physiques — l'interface Transport de porteurs de charge dans le module Semiconductor permet d'intégrer de manière transparente des modèles personnalisés de transport de porteurs de charge à des simulations thermiques et électromagnétiques. Découvrez ce processus de modélisation multiphysique dans le tutoriel Memristor.

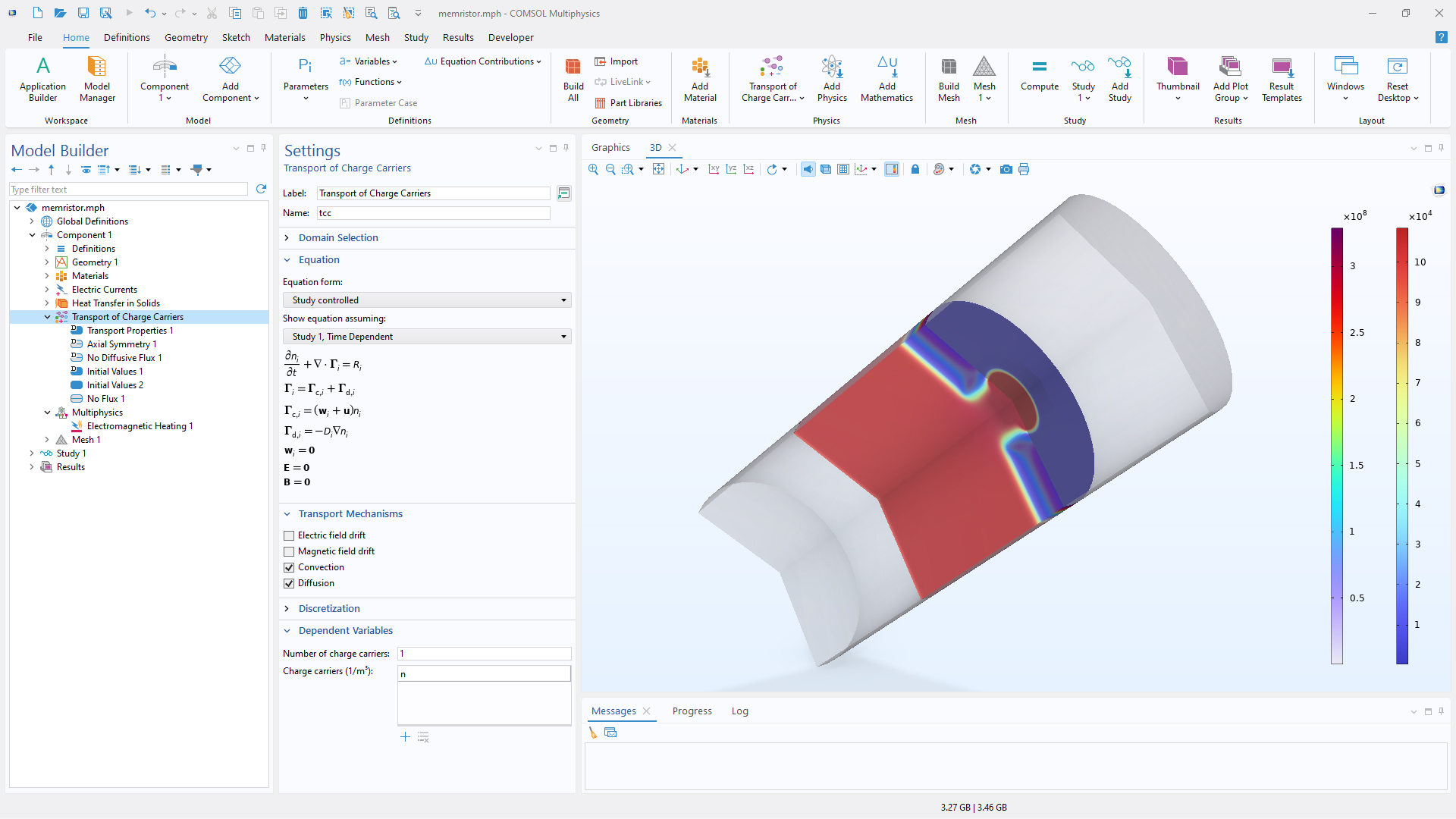

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec un noeud Transport de porteurs de charges mis en évidence, la fenêtre de réglages correspondante et un modèle de memristor dans la fenêtre Graphiques.
Arborescence du modèle tutoriel Memristor dans laquelle l'interface Transport de porteurs de charges est sélectionnée.

Modèle de transitions optiques indirectes

Pour permettre la définition de transitions optiques directement à partir de matériaux optiques, la fonctionnalité Transitions optiques indirectes introduit un nouveau modèle dans lequel l'indice de réfraction du matériau est utilisé pour calculer le taux de génération d'absorption indirecte.

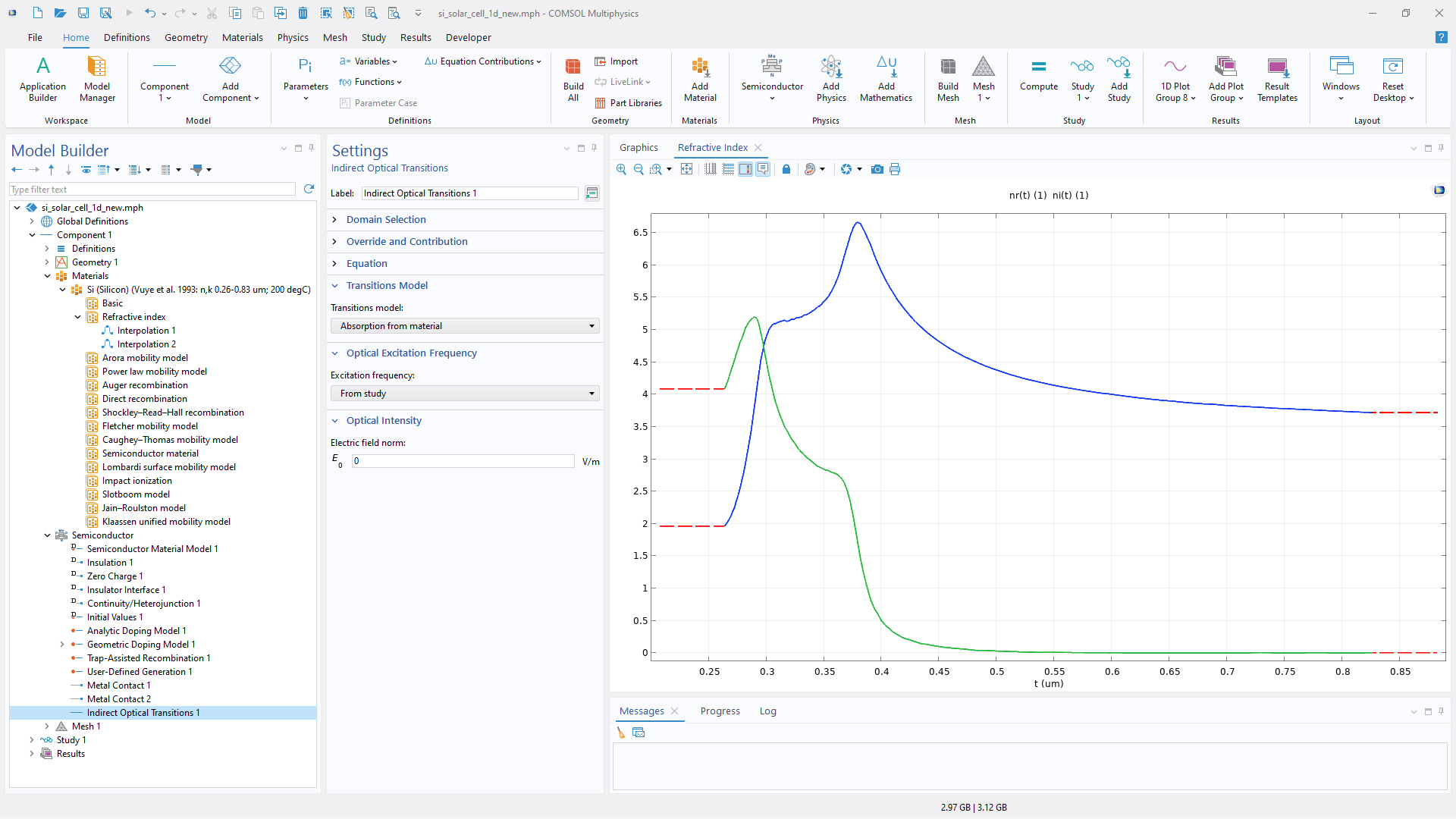

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec un noeud Transitions optiques indirectes mis en évidence, la fenêtre de réglages correspondante et un graphique 1D dans la fenêtre Graphiques.
Réglages de la fonctionnalité Transitions optiques indirectes et parties réelle et imaginaire de l'indice de réfraction représentées dans la fenêtre Graphiques.

Symétrie de terminaux

La fonctionnalité Terminal prend désormais en charge un facteur de multiplication de l'aire (disponible dans la section Paramètres avancés après avoir activé les Options avancées des physiques). Cela permet de tenir compte de la symétrie en redimensionnant la surface du terminal afin que les circuits ou les chargements connectés perçoivent l'intégralité du dispositif, même si seule une partie est modélisée. Par exemple, un facteur 2 doit être utilisé si le modèle représente la moitié du dispositif. Cette nouveauté est disponible pour les interfaces Electrostatique, Courants électriques et Champs magnétiques et électriques.

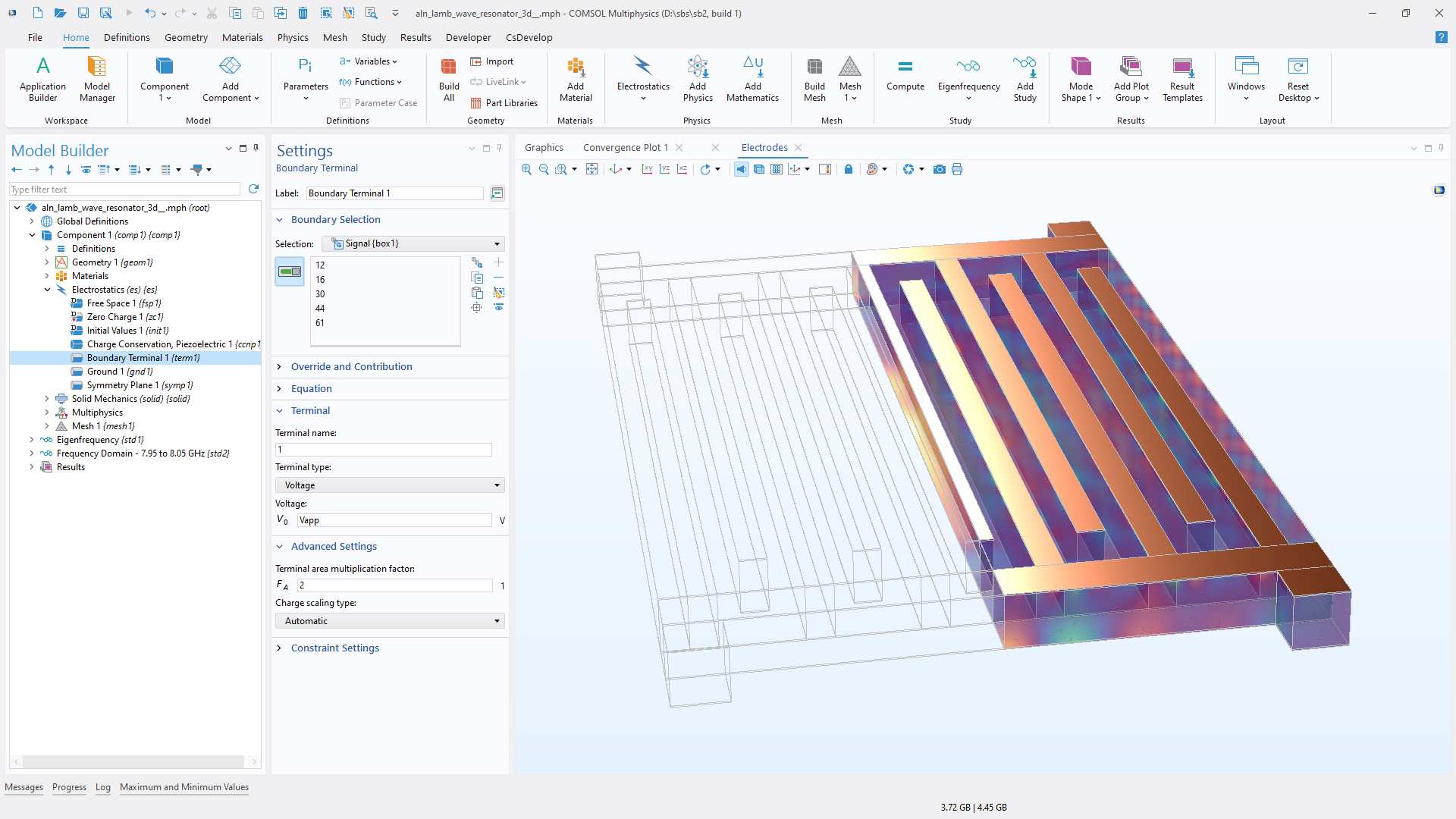

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec un noeud Terminal sur frontière mis en évidence, la fenêtre de réglages correspondante et un modèle de résonateur dans la fenêtre Graphiques.
Modèle représentant la moitié d'un résonateur à onde de Lamb. Le nouveau facteur de multiplication de l'aire est montré dans la fenêtre de Réglages de la condition Terminal sur frontière.

Tutoriels mis à jour

La version 6.4 de COMSOL Multiphysics® met à jour les tutoriels du module Semiconductor suivants.

Memristor

Graphique 1D avec la tension appliquée sur l'axe des abscisses et le courant sur l'axe des ordonnées.
Courbe d'hystérésis pincée caractéristique simulée d'un memristor, où la légende des couleurs représente le temps.
Nom de l'application:
memristor
Lien de téléchargement de l'application

Metal–Insulator–Metal (MIM) Diode

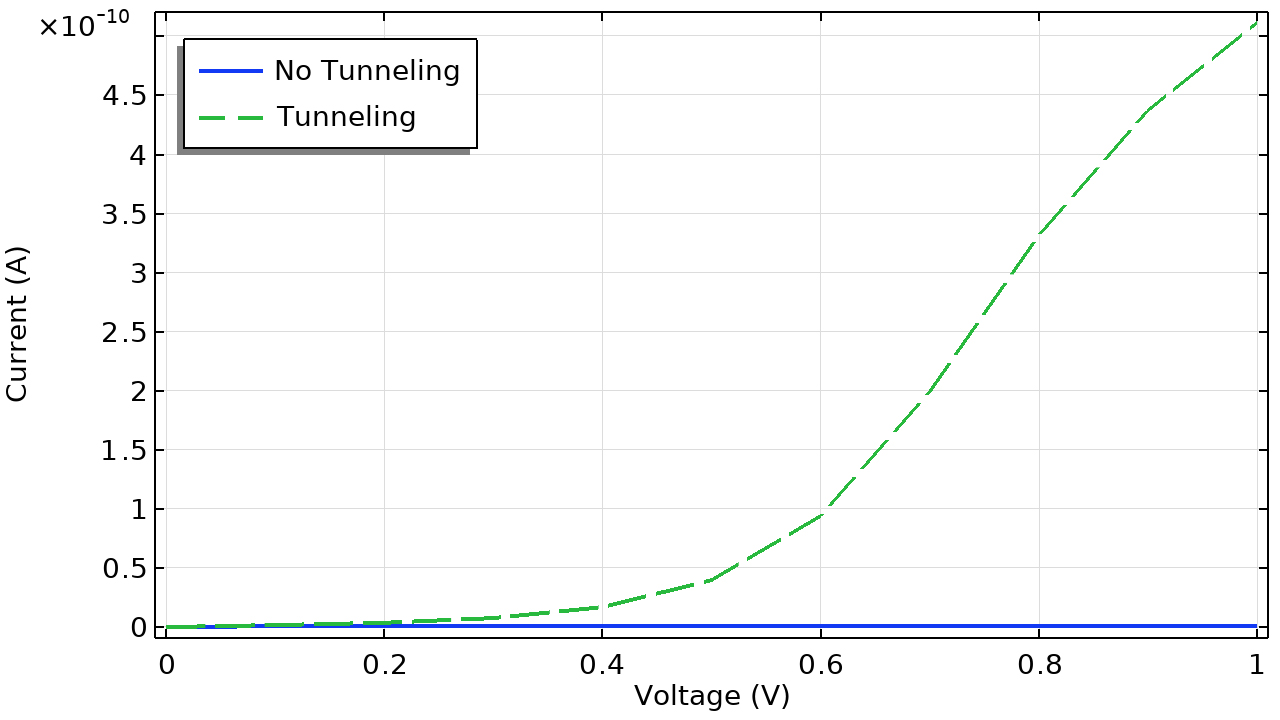

Graphique 1D avec la tension sur l'axe des abscisses et le courant sur l'axe des ordonnées.
Courbes courant-tension d'une diode MIM avec et sans effet tunnel.
Nom de l'application:
mim_diode
Lien de téléchargement de l'application

Shockley Diode

Graphique 1D avec la tension du terminal sur l'axe des abscisses et le courant du terminal sur l'axe des ordonnées.
Courbe courant-tension calculée d'une diode Shockley illustrant plusieurs états de courant pour une seule tension appliquée.
Nom de l'application:
shockley_diode
Lien de téléchargement de l'application

Tunnel Diode

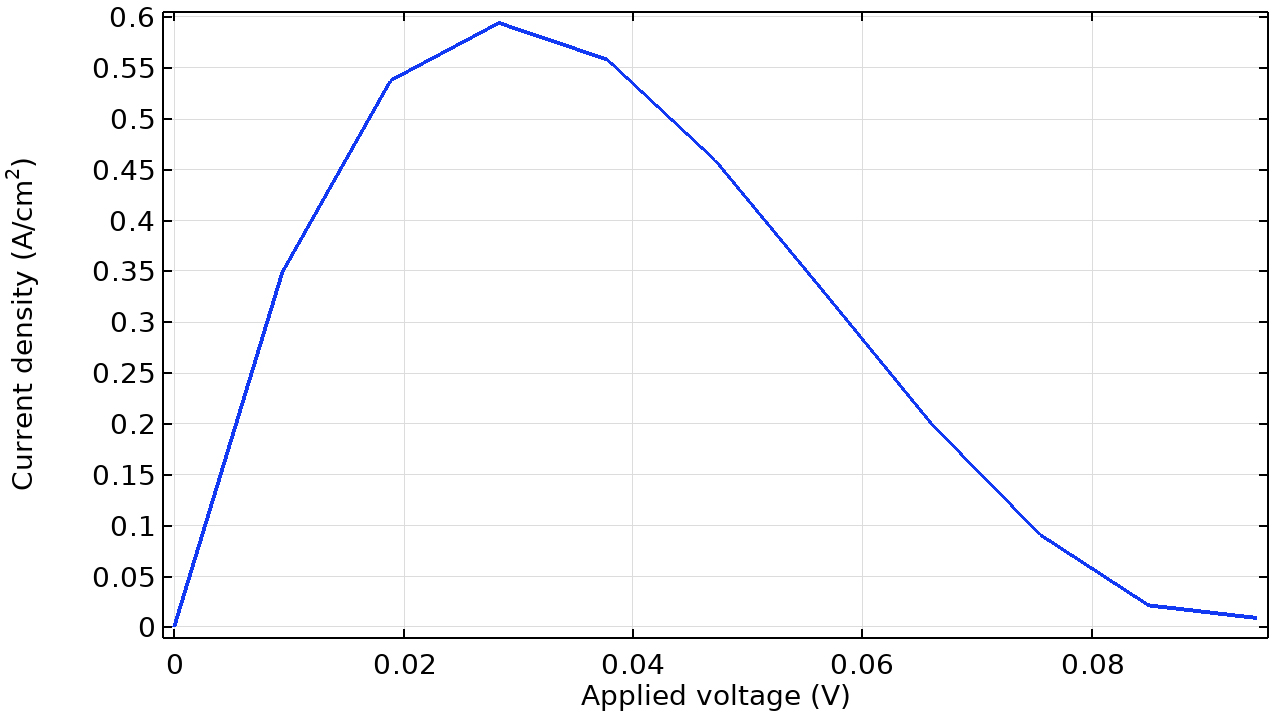

Graphique 1D avec la tension appliquée sur l'axe des abscisses et la densité de courant sur l'axe des ordonnées.
Densité de courant en fonction de la tension appliquée à une diode tunnel, montrant une diminution du courant lorsque la tension augmente, ce qui indique une résistance négative.
Nom de l'application:
tunnel_diode
Lien de téléchargement de l'application
