Points forts de COMSOL Multiphysics^® 6.4

Pour les utilisateurs du module Nonlinear Structural Materials, la version 6.4 de COMSOL Multiphysics^® introduit des modèles de matériaux non linéaires et la modélisation d'endommagement par champ de phase pour la dynamique explicite, ainsi qu'une nouvelle fonctionnalité permettant d'accélérer les calculs de déformations inélastiques. Apprenez-en plus sur ces mises à jour ci-dessous.

Lois de comportement non-linéaires pour la dynamique explicite

Afin d'améliorer leur efficacité pour des études de dynamique explicite, les lois de comportement d'hyperélasticité, de plasticité, de fluage et de viscoplasticité ont été retravaillées. Ces améliorations apportent également des gains significatifs de performances pour les autres types d'étude. Les modèles suivants illustrent ces améliorations :

• cable_crimping
• phone_drop_test
• cylindrical_battery_indentation
• needle_penetration

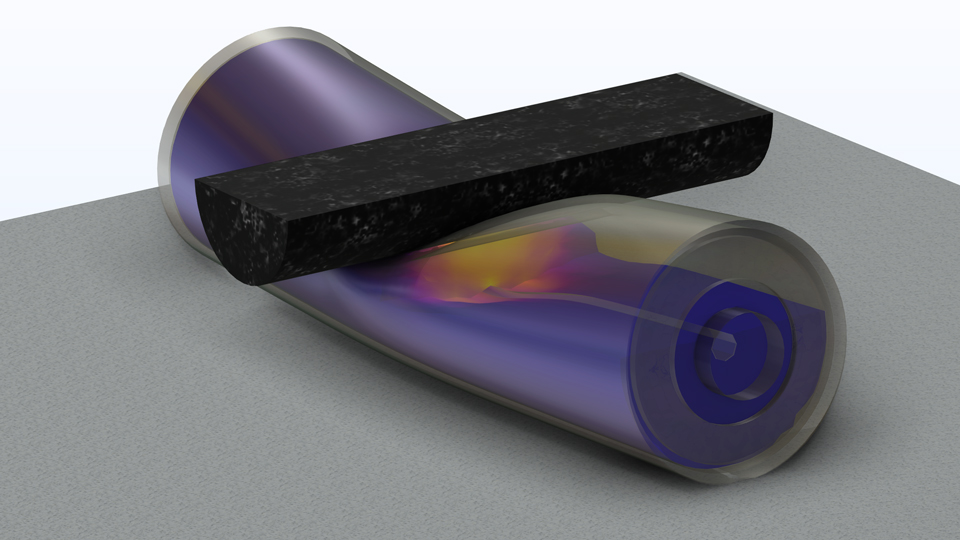

Une batterie cylindrique subissant un test d'indentation, modèle incluant du contact et de la plasticité dépendante de la pression.

Nouvelle interface multiphysique Endommagement par champ de phase, Dynamique explicite

Afin de modéliser l'évolution de l'endommagement et la croissance de fissures dans les solides en conditions dynamiques, la nouvelle interface multiphysique Endommagement par champ de phase, Dynamique explicite combine l'interface Mécanique du solide, dynamique explicite avec l'interface Champ de phase dans les solides via un couplage multiphysique bidirectionnel Endommagement par champ de phase. Le tutoriel suivant a été mis à jour et illustre l'utilisation de cette nouvelle interface Phase-Field Modeling of Dynamic Crack Branching.

Dynamique de fissuration d'un matériau fragile calculée à partir d'un modèle d'endommagement par champ de phase AT1, en dynamique explicite.

Décomposition des déformations d'Hencky

La nouvelle option Logarithmique (Hencky) pour la décomposition des déformations permet d'accélérer les temps de calcul des déformations inélastiques, en comparaison à l'approche de décomposition multiplicative traditionnelle. Les algorithmes de plasticité, par exemple, sont accélérés de manière significative avec cette approche. L'amélioration des performances obtenue en sélectionnant cette option est démontrée dans ce tutoriel mis à jour Compression of an Elastoplastic Pipe, où le temps de calcul est réduit de 30 %.

Un tuyau métallique est compressé entre deux indenteurs rigides jusqu'à ce qu'il soit quasiment aplati.

Nouveaux modèles

La version 6.4 de COMSOL Multiphysics^® introduit de nouveaux tutoriels au module Nonlinear Structural Materials.

Indentation of a Cylindrical Battery Cell

Batterie cylindrique soumise à un essai d'indentation, incluant un contact mécanique et un modèle de plasticité.

Nom de l'application :
cylindrical_battery_indentation_
Lien de téléchargement de l'application

Large-Strain Poroviscoelastic Model of Brain Tissue*

Ce modèle montre comment mettre en place un modèle poroviscoélastique entièrement couplé de tissus biologiques. Le modèle est évalué à l'aide d'une simulation d'essai cyclique de traction-compression uniaxiale sur un tissu cérébral humain.

Nom de l'application :
brain_poroviscoelasticity
Lien de téléchargement de l'application

*Nécessite le module Porous Media Flow

Phone Drop Test

Simulation d'un test de chute sur un téléphone portable. La collision provoque la propagation de fissures dans le verre.

Nom de l'application :
phone_droptest_
Lien de téléchargement de l'application

Crimping of a Cable Terminal

Contraintes résiduelles de von Mises dans un raccord serti de câble après formation.

Nom de l'application :
cable_crimping
Lien de téléchargement de l'application

Needle Penetration

L'insertion d'une aiguille dans un matériau similaire à un tissu est modélisée à l'aide d'une approche par zone cohésive afin de reproduire le comportement de fracture.

Nom de l'application :
needle_penetration
Lien de téléchargement de l'application
