Nouveautés du module Design

Pour les utilisateurs du module Design, la version 6.4 de COMSOL Multiphysics® introduit de nouvelles pièces géométriques de mannequins, la prise en charge des dernières versions des formats de CAO, et la prévisualisation d'assemblages CAO 3D dans la fenêtre Graphiques. Apprenez-en davantage sur ces mises à jour et plus ci-dessous.

Bibliothèque de pièces pour mannequins humains

La Bibliothèque de pièces propose désormais des pièces géométriques de mannequins féminins et masculins dont l'angle des articulations est paramétré, avec des postures assise, debout et en course. Ces pièces permettent également d'ajuster la hauteur du corps tout en conservant les proportions de base.

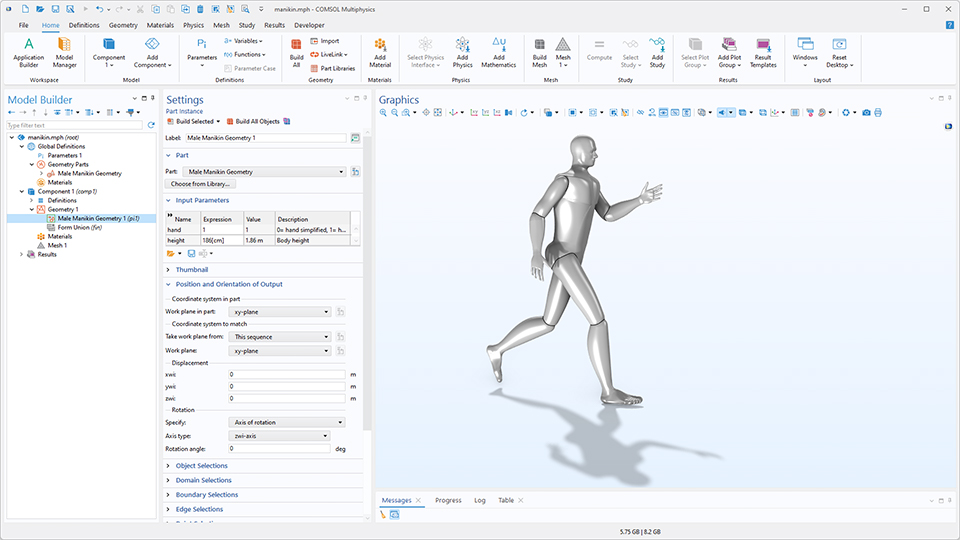

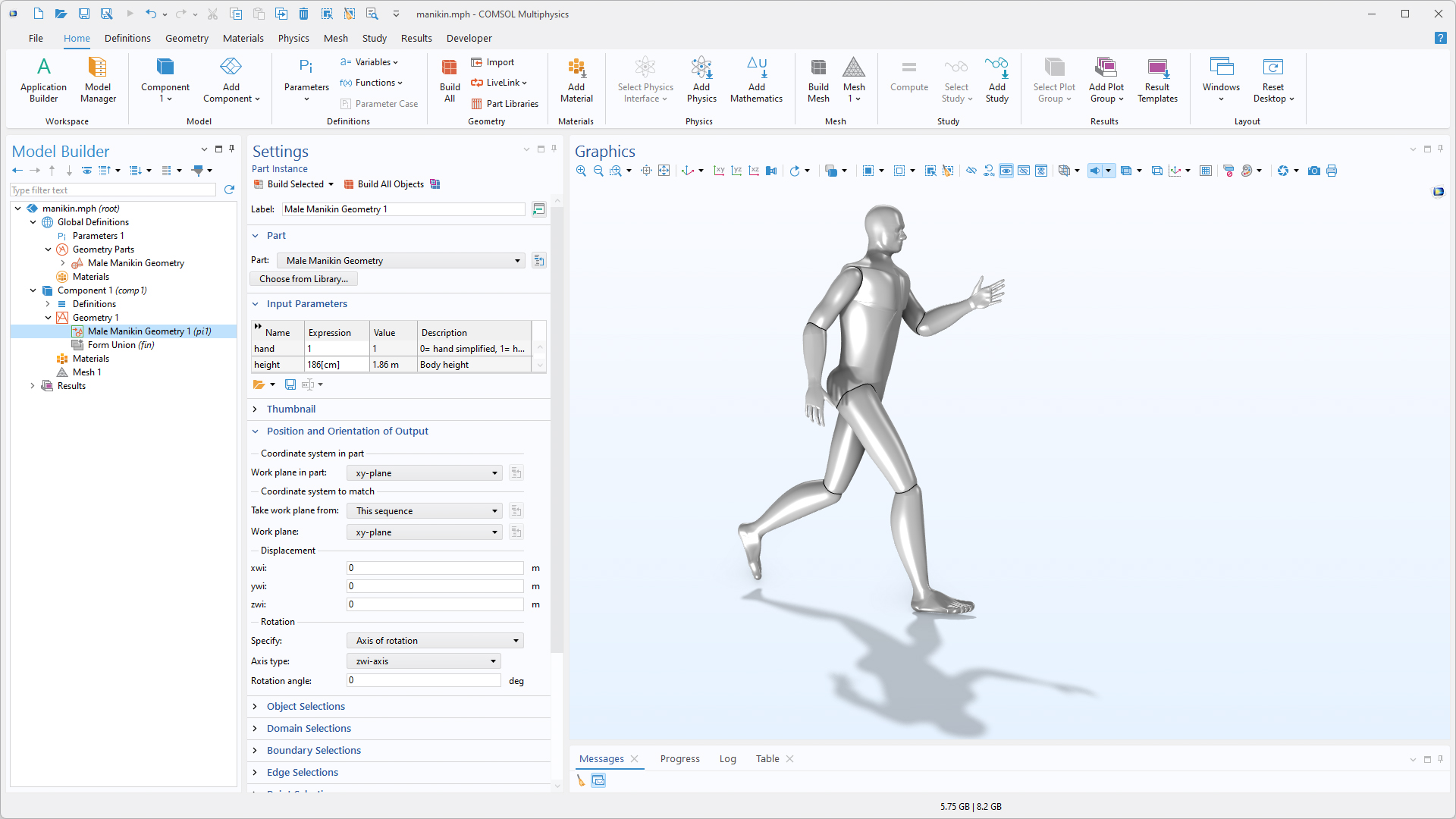

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec le noeud Instance de pièce mis en évidence, la fenêtre de réglages correspondante et un modèle de mannequin dans la fenêtre graphique.
La fenêtre Réglages pour la version course de la pièce de géométrie de mannequin masculin.

Actualisation de l'import de fichiers CAO

La fonctionnalité d'import de fichiers CAO prend désormais en charge les dernières versions de tous les formats de fichiers compatibles. Pour obtenir la liste complète des formats de fichiers CAO pris en charge, consultez la section Read from File, CAD de la CAD specification chart.

Prévisualisation 3D des assemblages CAO

Il est désormais plus facile de sélectionner des composants spécifiques à importer à partir d'un assemblage CAO grâce à la nouvelle fonctionnalité d'aperçu 3D dans la fenêtre Graphiques. Cette fonctionnalité d'aperçu est disponible lors de l'import d'assemblages CAO enregistrés dans les formats de fichier des logiciels Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER® et SOLIDWORKS®.

L'interface utilisateur COMSOL Multiphysics montrant le Constructeur de modèles avec le noeud Importer mis en évidence, la fenêtre de réglages correspondante et un modèle de haut-parleur dans la fenêtre Graphiques.
Aperçu en 3D d'un module de transistor bipolaire à grille isolée (IGBT) affiché dans la fenêtre Graphiques. Les sélections mises en évidence (en bleu) reflètent les composants choisis pour l'importation dans la section Composants de l'assemblage à importer des réglages du noeud Importer.

Améliorations de l'Assistant de nettoyage

L'analyse géométrique effectuée par la fonctionnalité Assistant de nettoyage a été améliorée afin de détecter de façon plus fiable les petits détails géométriques et d'offrir de meilleures performances sur les géométries comportant de nombreux détails. Les petits détails géométriques, tels que les écarts, les domaines minces, les régions de faces minces, les petites faces, les pointes et les petites arêtes, sont automatiquement détectés et supprimés afin de générer un maillage de haute qualité pour la simulation. Les modèles tutoriels suivants illustrent ces améliorations:

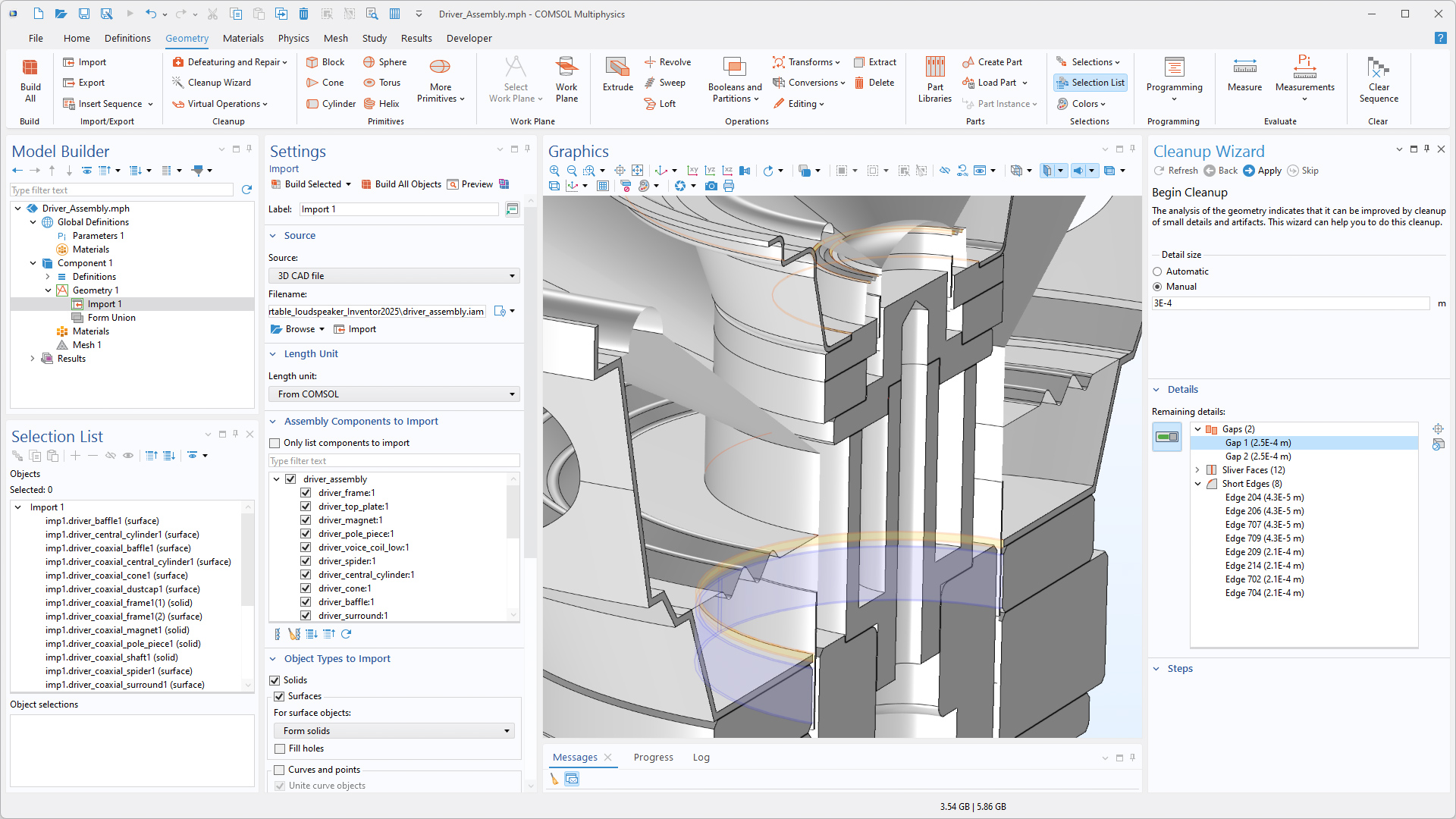

L'interface utilisateur de COMSOL Multiphysics montre le Constructeur de modèles avec le noeud Import mis en évidence, la fenêtre de réglages correspondante, un modèle de haut-parleur dans la fenêtre graphiques, la fenêtre Liste de sélections, et la fenêtre de l'assistant de nettoyage.
La fonctionnalité Assitant de nettoyage détecte les écarts, les faces minces et les petites arêtes dans un assemblage de haut-parleur.

Nouveau tutoriel

La version 6.4 de COMSOL Multiphysics® introduit un nouveau tutoriel au module Design.

Creating Modeling Domains Around a CAD Geometry

L'interface utilisateur COMSOL Multiphysics montrant le Constructeur de modèles avec le noeud Importer mis en évidence, la fenêtre de réglages correspondante et un modèle de haut-parleur dans la fenêtre Graphiques.
Ce modèle tutoriel illustre comment créer des domaines pour modéliser l'environnement autour d'un assemblage CAO importé et comment utiliser les outils de suppression des détails géométriques pour supprimer ces derniers.
Nom de l'application:
loudspeaker_modeling_domains
Lien de téléchargement de l'application
